ماژول مبدل USB به RS485

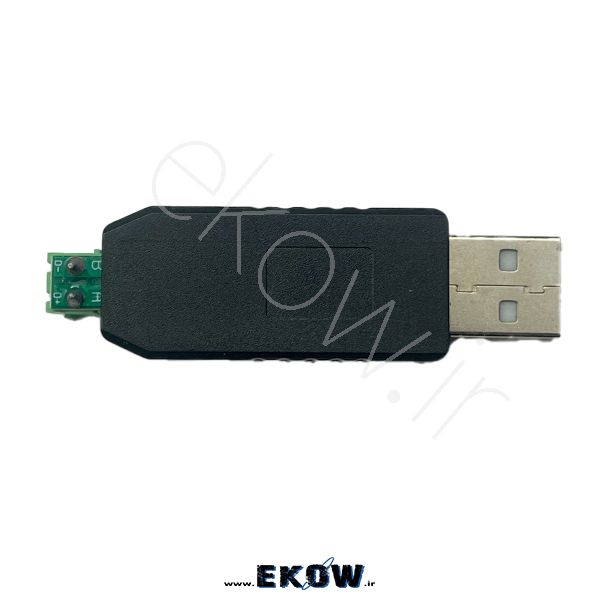

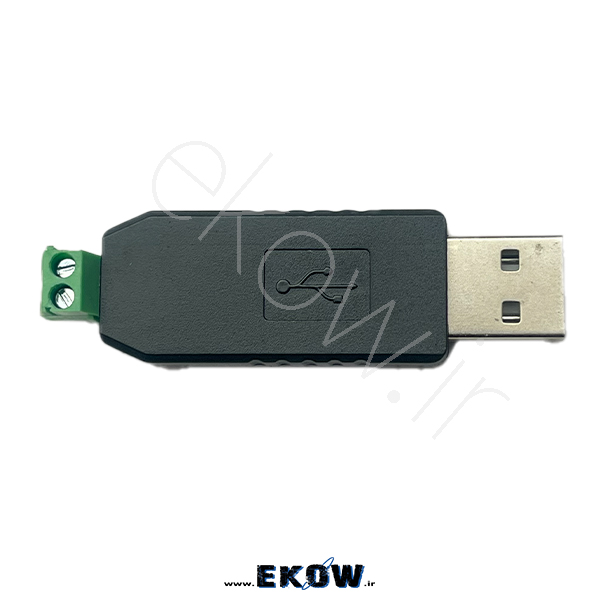

معرفی ماژول مبدل USB به RS485

ماژول مبدل USB به RS485 یک رابط حیاتی در پروژه‌های صنعتی و نیمه‌صنعتی است که برای برقراری ارتباط پایدار بین کامپیوتر، لپ‌تاپ یا مینی‌کامپیوترها با تجهیزات مبتنی بر پروتکل RS485 طراحی شده است. این ماژول، سیگنال‌های USB را به سیگنال تفاضلی RS485 تبدیل می‌کند که برای ارتباط در فواصل طولانی و محیط‌های دارای نویز الکتریکی بسیار مناسب است.

چرا RS485 به USB نیاز دارد؟

پورت USB به‌صورت ذاتی از پروتکل RS485 پشتیبانی نمی‌کند. RS485 یک استاندارد صنعتی مبتنی بر انتقال تفاضلی داده است که برای:

مسافت‌های طولانی

مصرف نویز بالا

شبکه‌های چندنقطه‌ای (Multi-drop)

طراحی شده است. بنابراین برای ارتباط این تجهیزات با کامپیوتر، وجود یک مبدل USB به RS485 ضروری است.

ساختار ارتباطی RS485

RS485 از دو خط اصلی A و B (یا D+ و D-) استفاده می‌کند و داده‌ها به‌صورت تفاضلی منتقل می‌شوند. این روش انتقال باعث می‌شود:

نویز محیطی به حداقل برسد

اختلاف پتانسیل زمین کمتر تأثیرگذار باشد

پایداری ارتباط در فواصل طولانی حفظ شود

ماژول USB به RS485 دقیقاً همین سیگنال تفاضلی را تولید می‌کند.

نقش چیپست در عملکرد ماژول

در قلب این ماژول‌ها معمولاً یکی از چیپست‌های FT232، CH340 یا CP2102 قرار دارد. این چیپست‌ها مسئول:

مدیریت ارتباط USB

تبدیل داده به UART

کنترل جهت ارسال و دریافت داده

هستند. کیفیت چیپست مستقیماً بر پایداری ارتباط، سرعت انتقال و سازگاری با سیستم‌عامل تأثیر می‌گذارد.

Half Duplex و مدیریت جهت داده

اکثر ماژول‌های USB به RS485 به‌صورت Half Duplex کار می‌کنند، یعنی ارسال و دریافت داده به‌صورت هم‌زمان انجام نمی‌شود. این ماژول‌ها معمولاً به‌صورت خودکار جهت ارتباط را تشخیص داده و تغییر می‌دهند، که باعث سادگی استفاده و کاهش خطای کاربر می‌شود.

طول کابل و قابلیت شبکه‌ای

یکی از مهم‌ترین مزایای RS485، امکان استفاده از کابل‌های طولانی است. با استفاده از این ماژول:

طول کابل می‌تواند به بیش از 1000 متر برسد

چندین دستگاه می‌توانند روی یک باس مشترک متصل شوند

پایداری ارتباط در محیط‌های صنعتی حفظ می‌شود

این ویژگی‌ها، ماژول را برای پروژه‌های اتوماسیون صنعتی ایده‌آل می‌کند.

کاربردهای رایج ماژول USB به RS485

این ماژول به‌طور گسترده در کاربردهای زیر استفاده می‌شود:

ارتباط با PLC

سیستم‌های مانیتورینگ صنعتی

کنترل اینورتر و درایو موتور

شبکه سنسورها

دیتالاگرهای صنعتی

سیستم‌های اسکادا

سازگاری نرم‌افزاری ماژول مبدل USB به RS485

پس از اتصال ماژول به USB، سیستم‌عامل آن را به‌عنوان یک پورت COM مجازی شناسایی می‌کند. این ویژگی باعث می‌شود بتوان از آن با:

نرم‌افزارهای صنعتی

محیط‌های برنامه‌نویسی

ترمینال‌های سریال

نرم‌افزارهای مانیتورینگ

بدون نیاز به تنظیمات پیچیده استفاده کرد.

نکات مهم نصب و استفاده ماژول مبدل USB به RS485

برای عملکرد صحیح و پایدار:

پولاریته خطوط A و B رعایت شود

از کابل شیلددار برای مسیرهای طولانی استفاده شود

در شبکه‌های طولانی مقاومت ترمینیشن لحاظ شود

زمین مشترک در صورت نیاز بررسی شود

این نکات نقش مهمی در کاهش خطاهای ارتباطی دارند.

جایگاه در آرشیو BU406

در آرشیو BU406، این ماژول در دسته مبدل‌های ارتباطی صنعتی قرار می‌گیرد و مکمل مستقیم:

ماژول USB به TTL

ماژول RS232 به RS485

کنترلرهای صنعتی

ماژول‌های دیتالاگر

محسوب می‌شود.

جمع‌بندی نهایی ماژول مبدل USB به RS485

ماژول مبدل USB به RS485 یک ابزار ضروری برای هر پروژه صنعتی یا نیمه‌صنعتی است که نیاز به ارتباط پایدار، طولانی و مقاوم در برابر نویز دارد. این ماژول با نصب ساده، سازگاری نرم‌افزاری بالا و عملکرد مطمئن، یکی از پایه‌ای‌ترین تجهیزات ارتباطی در بازار الکترونیک صنعتی محسوب می‌شود.
