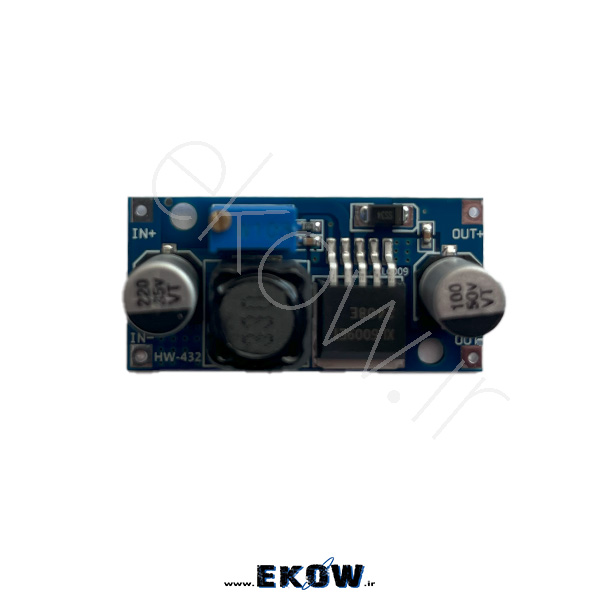

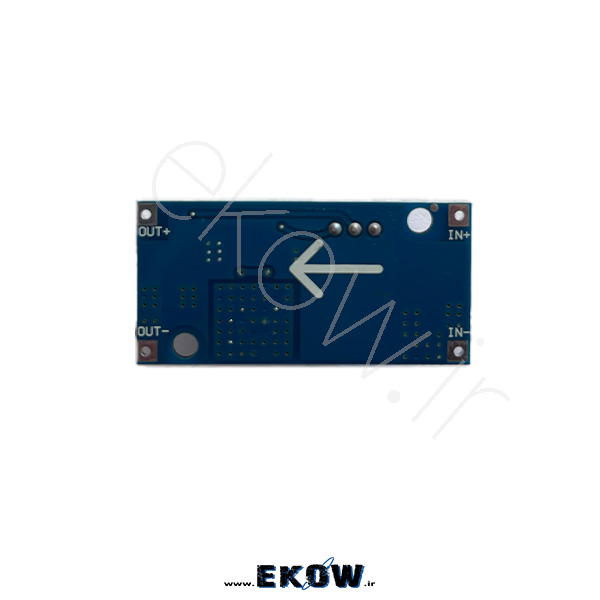

ماژول افزاینده XL6009

ماژول افزاینده XL6009 – مبدل DC به DC برای افزایش ولتاژ در پروژه‌های الکترونیکی و رباتیک

ماژول XL6009 یکی از بهترین گزینه‌ها برای افزایش ولتاژ در پروژه‌های الکترونیکی است. این ماژول افزاینده DC به DC با استفاده از فناوری سوئیچینگ، توانایی تبدیل ولتاژ ورودی پایین‌تر به ولتاژ خروجی بالاتر را دارد. از این ماژول می‌توان برای تأمین انرژی دستگاه‌های نیازمند ولتاژ بالاتر از منابع انرژی با ولتاژ پایین‌تر استفاده کرد. XL6009 معمولاً در سیستم‌های رباتیک، منابع تغذیه و پروژه‌های الکترونیکی مختلف که به ولتاژ بالاتر از منابع استاندارد نیاز دارند، استفاده می‌شود.

ساختار و عملکرد ماژول XL6009

ماژول XL6009 از یک مدار افزاینده (Boost Converter) استفاده می‌کند که در آن ولتاژ ورودی از منابع مختلف، مانند باتری‌های لیتیوم یون، به ولتاژ خروجی بالاتری تبدیل می‌شود. این ماژول قادر است ولتاژ ورودی بین ۳ ولت تا ۴۰ ولت را به ولتاژ خروجی قابل تنظیم از ۵ ولت تا ۴۵ ولت تبدیل کند. این ویژگی باعث می‌شود که XL6009 در بسیاری از پروژه‌ها که نیاز به افزایش ولتاژ دارند، یک انتخاب مناسب باشد.

با استفاده از مدار سوئیچینگ و پیکربندی خاص این ماژول، XL6009 قادر است تا راندمان تبدیل بسیار بالایی (حدود ۹۵ درصد) را ارائه دهد. این راندمان بالا به این معناست که مقدار زیادی از انرژی وارد شده به ماژول، به صورت انرژی مفید و خروجی تبدیل می‌شود و کمترین مقدار انرژی تلف می‌شود.

ویژگی‌های مهم ماژول XL6009

1. راندمان بالا: یکی از برجسته‌ترین ویژگی‌های ماژول XL6009، راندمان تبدیل بسیار بالا است. این ماژول قادر است تا ۹۵% راندمان داشته باشد که در مقایسه با دیگر مبدل‌ها، عملکردی بسیار کارآمد ارائه می‌دهد. این ویژگی به ویژه در پروژه‌هایی که انرژی محدود دارند، بسیار حائز اهمیت است.

2. ولتاژ خروجی قابل تنظیم: ماژول XL6009 به راحتی از ۵ ولت تا ۴۵ ولت تنظیم می‌شود. این ویژگی به کاربران این امکان را می‌دهد که ولتاژ مناسب برای پروژه خود را تنظیم کنند و از این ماژول در انواع مختلف کاربردها استفاده کنند.

3. جریان خروجی مناسب: این ماژول می‌تواند جریان خروجی تا ۴ آمپر را تأمین کند. جریان بالا برای بسیاری از دستگاه‌های الکترونیکی و رباتیک که نیاز به انرژی بیشتری دارند، بسیار مناسب است.

4. ولتاژ ورودی گسترده:XL6009 می‌تواند ولتاژ ورودی از ۳ ولت تا ۴۰ ولت را دریافت کند. این ویژگی باعث می‌شود که این ماژول برای استفاده در پروژه‌هایی که با باتری‌های مختلف یا منابع انرژی متفاوت کار می‌کنند، بسیار مناسب باشد.

5. دقت و تنظیم آسان: تنظیم ولتاژ خروجی در این ماژول به راحتی انجام می‌شود. تنها کافی است از یک پتانسیومتر برای تنظیم مقدار ولتاژ خروجی استفاده کنید.

6. ابعاد کوچک و طراحی فشرده: ابعاد این ماژول تنها ۶۵ × ۳۲ میلی‌متر است که نصب آن را در بسیاری از پروژه‌های الکترونیکی با فضای محدود بسیار آسان می‌کند. وزن سبک آن نیز مزیتی برای استفاده در پروژه‌های متحرک است.

7. حفاظت‌های داخلی: این ماژول دارای ویژگی‌های ایمنی داخلی نظیر محافظت در برابر اتصال کوتاه، اضافه‌بار و ولتاژ بالا است که موجب افزایش دوام و ایمنی در استفاده از آن می‌شود.

کاربردهای گسترده ماژول XL6009

ماژول XL6009 در بسیاری از پروژه‌ها و کاربردهای مختلف مورد استفاده قرار می‌گیرد. برخی از کاربردهای رایج این ماژول عبارتند از:

• رباتیک و پروژه‌های تحرک: در ربات‌ها و سیستم‌های متحرک، به‌ویژه در مواردی که نیاز به ولتاژ بالاتر برای تأمین قدرت موتورها و سایر اجزای الکترونیکی است، از این ماژول استفاده می‌شود.

• سیستم‌های خورشیدی: در سیستم‌های خورشیدی کوچک یا باتری‌های خورشیدی که ولتاژ ورودی آن‌ها کمتر از ولتاژ مورد نیاز دستگاه‌ها است، از ماژول XL6009 برای افزایش ولتاژ استفاده می‌شود.

• پروژه‌های تأمین انرژی: ماژول XL6009 در پروژه‌هایی که به ولتاژ بالاتر از منابع با ولتاژ پایین نیاز دارند، مانند پروژه‌های مبتنی بر باتری لیتیوم یون یا منابع انرژی دیگر، کاربرد دارد.

• منابع تغذیه قابل حمل: برای ساخت منابع تغذیه قابل حمل که نیاز به ولتاژ بالا دارند، این ماژول به کار می‌رود. به‌ویژه در پاوربانک‌ها و دیگر دستگاه‌های ذخیره‌سازی انرژی، کاربرد دارد.

• دستگاه‌های الکترونیکی با ولتاژ بالا: در بسیاری از دستگاه‌های الکترونیکی که نیاز به ولتاژ بالاتری دارند، مانند الکتروموتورها، ابزارهای صنعتی و حتی سیستم‌های الکتریکی پیچیده، ماژول XL6009 می‌تواند برای تأمین انرژی مناسب استفاده شود.

چرا ماژول XL6009 بهترین انتخاب برای پروژه‌های الکترونیکی است؟

ماژول XL6009 به دلیل توانایی‌های ویژه‌ای که در تبدیل ولتاژ ارائه می‌دهد، انتخابی عالی برای پروژه‌های الکترونیکی و رباتیک است که نیاز به افزایش ولتاژ دارند. با ولتاژ ورودی گسترده، ولتاژ خروجی قابل تنظیم، جریان بالا و راندمان بالای ۹۵ درصد، این ماژول قادر است نیازهای مختلف در پروژه‌های مبتنی بر منابع انرژی پایین را به‌خوبی پوشش دهد. علاوه بر این، طراحی فشرده و ویژگی‌های ایمنی داخلی این ماژول باعث می‌شود که آن را به گزینه‌ای ایده‌آل برای پروژه‌های مختلف تبدیل کند.

نتیجه‌گیری

ماژول افزاینده XL6009 یک مبدل DC به DC قدرتمند و کارآمد است که برای افزایش ولتاژ در پروژه‌های الکترونیکی و رباتیک استفاده می‌شود. این ماژول به دلیل ویژگی‌های منحصر به فردی مانند راندمان بالا، ولتاژ خروجی قابل تنظیم، و جریان خروجی مناسب، یکی از بهترین انتخاب‌ها برای پروژه‌هایی است که به ولتاژ بالاتر نیاز دارند. از این ماژول می‌توان در پروژه‌های رباتیک، سیستم‌های خورشیدی، منابع تغذیه قابل حمل، و دیگر کاربردهای الکترونیکی بهره برد.

Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Output 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Output 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Output 19V 1.5A 28.5W
Input 12V Output 24V 1 A 24W
