در مدارهای حساس، به‌ویژه جایی که اختلاف ولتاژ زیاد یا نویز الکتریکی بالا وجود دارد، استفاده از اپتوکوپلر باعث جلوگیری از آسیب به مدارهای کنترلی مانند میکروکنترلر، آردوینو یا PLC می‌شود.

ساختار داخلی اپتوکوپلر

یک اپتوکوپلر معمولاً از چهار بخش اصلی تشکیل می‌شود:

دیود نورافشان (LED) برای ارسال نور

آشکارساز نور (Photodetector) که معمولاً فتوترانزیستور یا فتودیود است

پوشش اپتیکی عایق بین دو بخش

بسته‌بندی پلاستیکی یا اپوکسی برای محافظت مکانیکی

زمانی که جریان از LED عبور می‌کند، نور تولید شده به بخش گیرنده می‌تابد و باعث هدایت در فتوترانزیستور می‌شود. این فرایند بدون تماس الکتریکی انجام می‌گیرد و باعث می‌شود هیچ نویزی از سمت مدار قدرت به مدار کنترل منتقل نشود.

کاربرد اپتوکوپلر در صنایع مختلف

اپتوکوپلرها در بسیاری از تجهیزات و سیستم‌ها استفاده می‌شوند. مهم‌ترین کاربردهای آن‌ها عبارتند از:

ایزولاسیون سیگنال بین مدارهای ولتاژ بالا و پایین

درایور خروجی در مدارات ترایاک و تریستور (مثل MOC3021 و MOC3063)

مدارهای سوئیچینگ منابع تغذیه (SMPS)

کنترل ورودی و خروجی در PLC و سیستم‌های خودکار صنعتی

انتقال داده در میکروکنترلرها، آردوینو و بردهای رزبری‌پای

کاربرد در مدارهای صوتی، سنسورها و تجهیزات مخابراتی

انواع اپتوکوپلر

اپتوکوپلرها در مدل‌ها و ساختارهای مختلف تولید می‌شوند که هر کدام برای کاربرد خاصی طراحی شده‌اند. برخی از مهم‌ترین انواع اپتوکوپلر عبارت‌اند از:

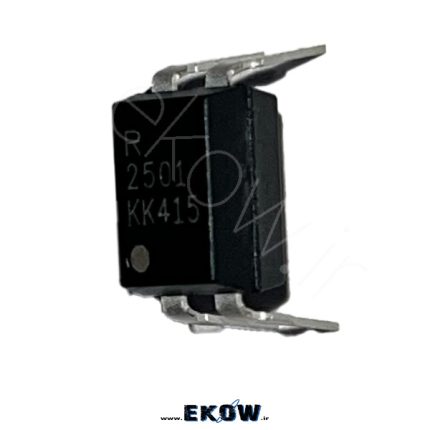

۱. اپتوکوپلر ترانزیستوری (Transistor Optocoupler)

یکی از رایج‌ترین انواع اپتوکوپلرها است که شامل یک LED و یک فتوترانزیستور می‌باشد. مدل‌های پرکاربرد در این دسته شامل **PC817، 4N25، 4N35** هستند. این نوع اپتوکوپلر در مدارهای فرمان و کنترل استفاده می‌شود.

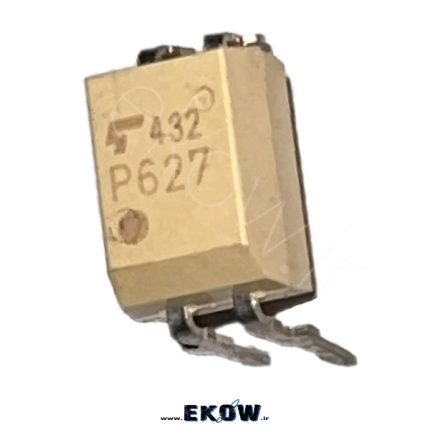

۲. اپتوکوپلر دارلینگتون (Darlington Optocoupler)

در این مدل به‌جای یک ترانزیستور ساده، از جفت دارلینگتون استفاده می‌شود که باعث افزایش بهره جریان (Gain) می‌گردد. مناسب برای مداراتی است که جریان ورودی کمی دارند.

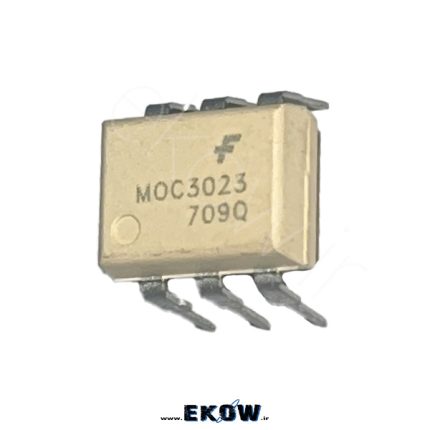

۳. اپتوکوپلر با خروجی تریاک (Triac Driver Optocoupler)

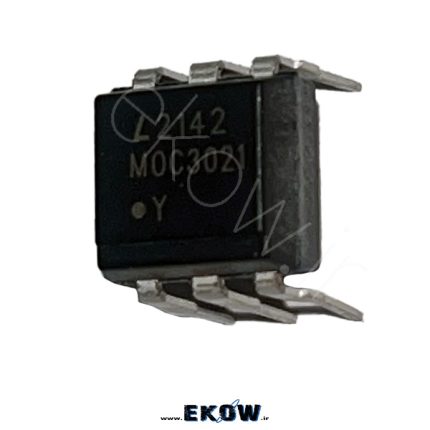

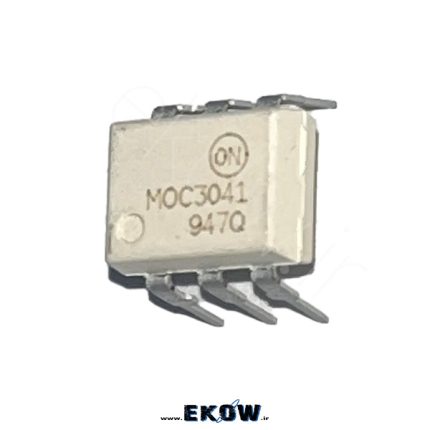

مدل‌هایی مانند **MOC3021، MOC3041، MOC3063** از این نوع هستند. این اپتوکوپلرها برای کنترل بارهای AC مانند موتور، لامپ و المنت به‌کار می‌روند و مستقیماً ترایاک را راه‌اندازی می‌کنند.

۴. اپتوکوپلر با خروجی منطقی (Logic Output Optocoupler)

این نوع خروجی TTL یا CMOS دارد و برای مدارهای دیجیتال مناسب است. مدل‌های سری **HCPL** از برند HP یا Vishay در این دسته قرار دارند.

۵. اپتوکوپلر فتودیودی و فوتوترانزیستوری

در کاربردهای دقیق‌تر که نیاز به سرعت سوئیچ بالا دارند (مانند ارتباط داده)، از اپتوکوپلرهای فتودیودی استفاده می‌شود.

مزایا و ویژگی‌های اپتوکوپلر

اپتوکوپلرها به دلایل زیر به یکی از قطعات حیاتی در طراحی مدار تبدیل شده‌اند:

ایزولاسیون کامل الکتریکی بین دو بخش مدار

حفاظت در برابر ولتاژهای گذرا و نویزهای ناگهانی

طول عمر بالا و عملکرد پایدار

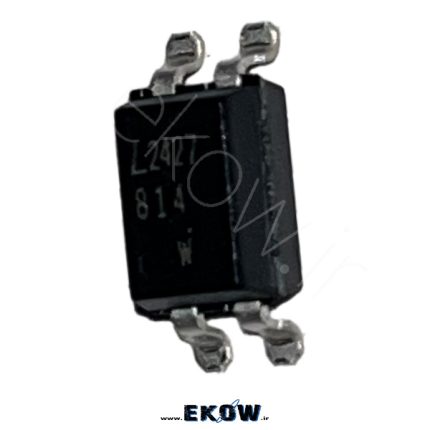

اندازه کوچک و نصب آسان در مدارهای DIP و SMD

مصرف توان پایین

قابل استفاده در مدارهای آنالوگ و دیجیتال

برندها و مدل‌های معروف اپتوکوپلر

برندهای معتبری مانند Sharp، Toshiba، Vishay، Fairchild، Everlight، Renesas و Lite-On از تولیدکنندگان بزرگ اپتوکوپلر هستند.
مدل‌های پرکاربرد در بازار ایران شامل موارد زیر است:

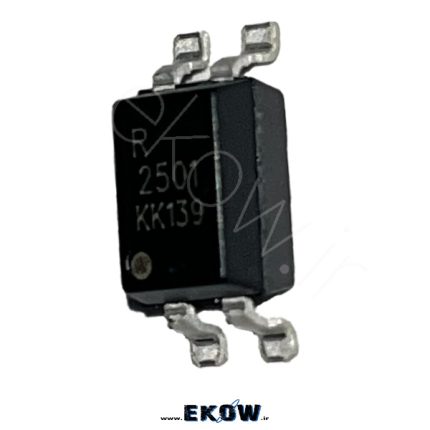

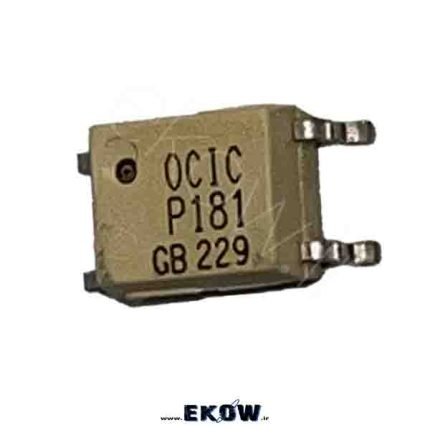

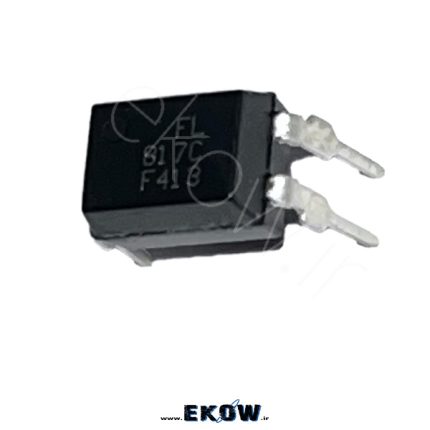

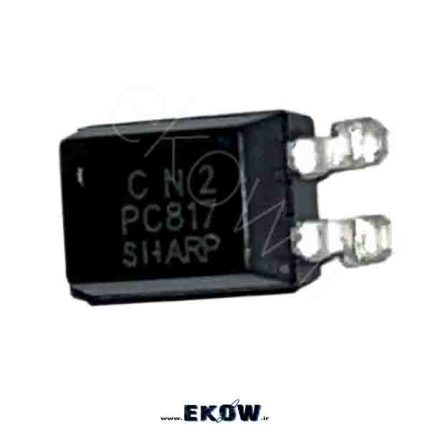

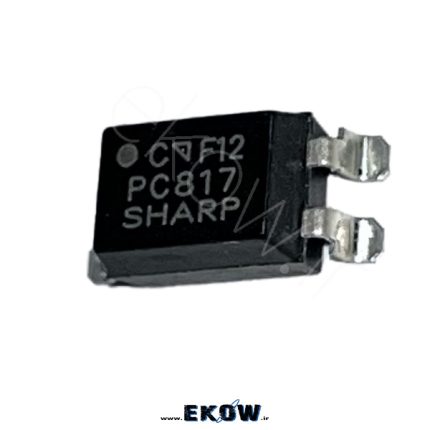

PC817 (رایج‌ترین اپتوکوپلر عمومی)

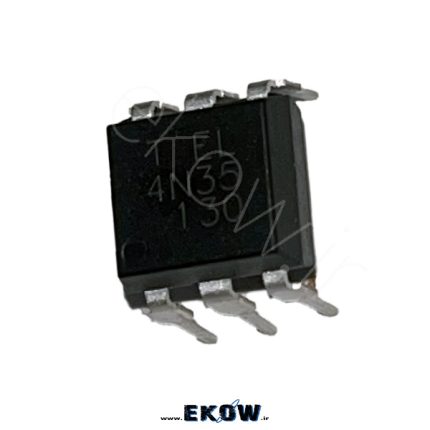

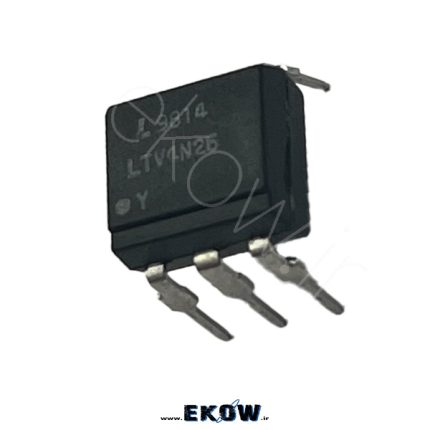

4N25 و 4N35 (برای مدارهای کنترلی و صنعتی)

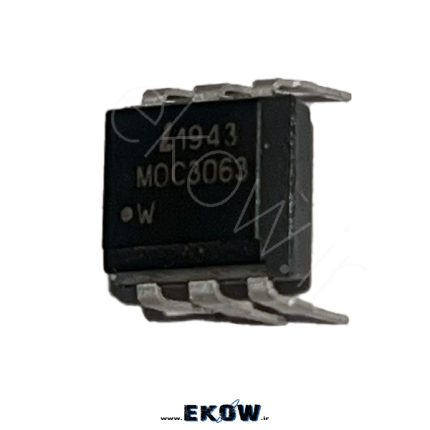

MOC3021 و MOC3063 (برای درایو تریاک و بارهای AC)

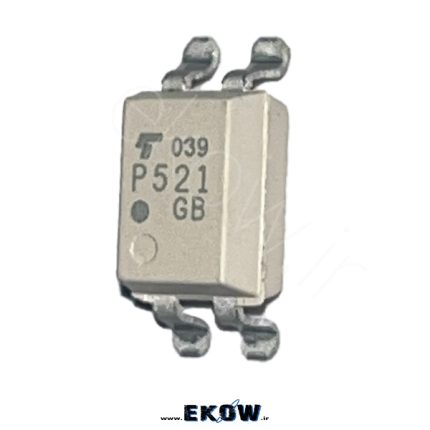

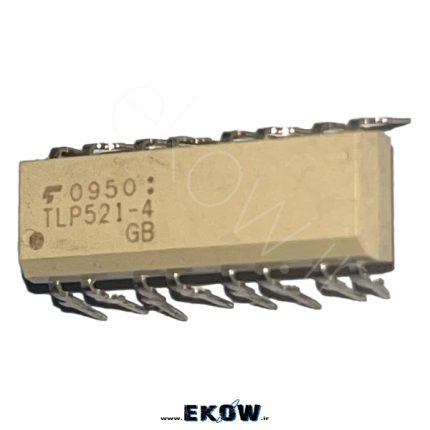

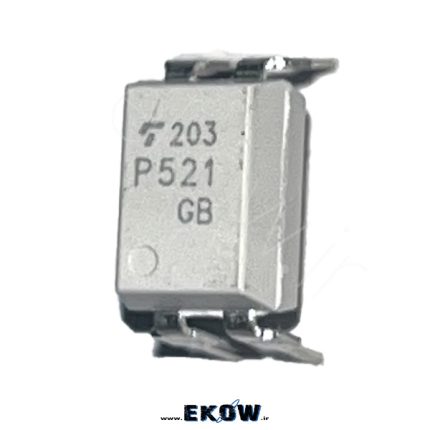

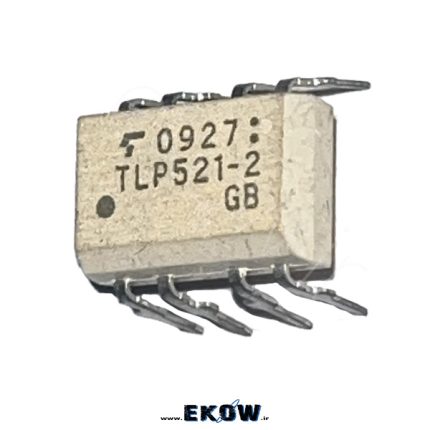

TLP521 (با سرعت پاسخ بالا و پایداری عالی)

نحوه تست اپتوکوپلر

برای اطمینان از سلامت اپتوکوپلر می‌توان با یک مولتی‌متر ساده آن را تست کرد. ابتدا باید با مولتی‌متر در حالت تست دیود، LED داخلی را بررسی کرد. سپس با تغذیه آن از طریق مقاومت مناسب (مثلاً 330 اهم) و اندازه‌گیری هدایت سمت خروجی، می‌توان عملکرد نوری را مشاهده نمود.

نکات مهم هنگام خرید اپتوکوپلر

هنگام خرید اپتوکوپلر باید به نکات زیر توجه کنید:

ولتاژ کاری و جریان LED داخلی

نوع خروجی (ترانزیستوری یا تریاک)

فاصله ایزولاسیون (Isolation Voltage)

سرعت پاسخ‌دهی (Response Time)

بسته‌بندی قطعه (DIP، SMD یا ماژول)

خرید اپتوکوپلر با بهترین قیمت

در این دسته‌بندی می‌توانید انواع اپتوکوپلر DIP و SMD را با بهترین قیمت بازار، از برندهای اصلی و معتبر تهیه کنید. تمامی محصولات با گارانتی اصالت کالا عرضه می‌شوند و ارسال سریع به سراسر کشور فراهم است.

کاربران می‌توانند مدل‌های پرجستجو مانند اپتوکوپلر PC817، MOC3021، MOC3041، 4N25، 4N35، TLP521 را بررسی، مقایسه و به‌صورت آنلاین سفارش دهند.

جمع‌بندی

اپتوکوپلر یکی از مهم‌ترین قطعات برای افزایش ایمنی و پایداری مدارهای الکترونیکی است. این قطعه با ایزوله کردن بخش‌های مختلف مدار، نقش حیاتی در جلوگیری از آسیب به بخش‌های حساس دارد. از پروژه‌های آموزشی تا خطوط تولید صنعتی، حضور اپتوکوپلر کاملاً ضروری است.
