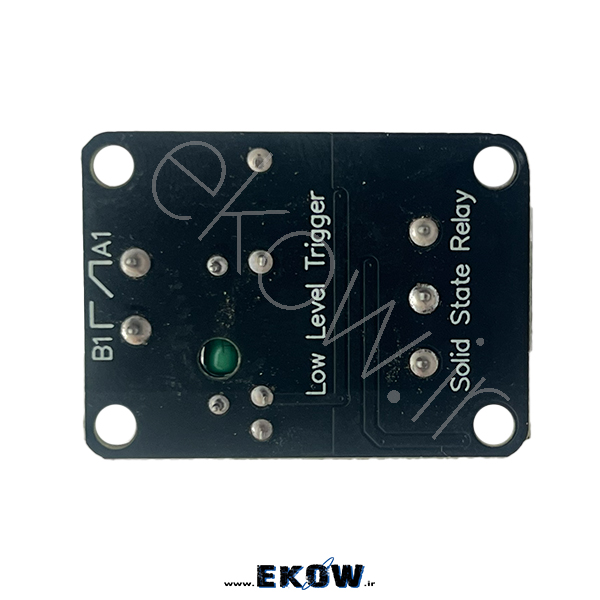

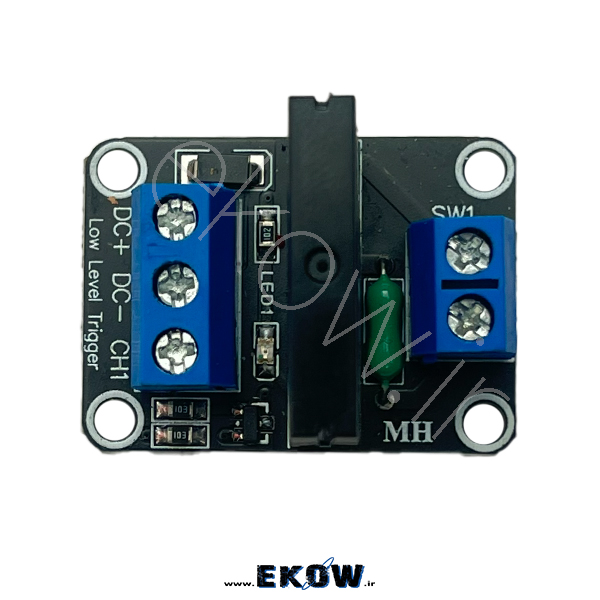

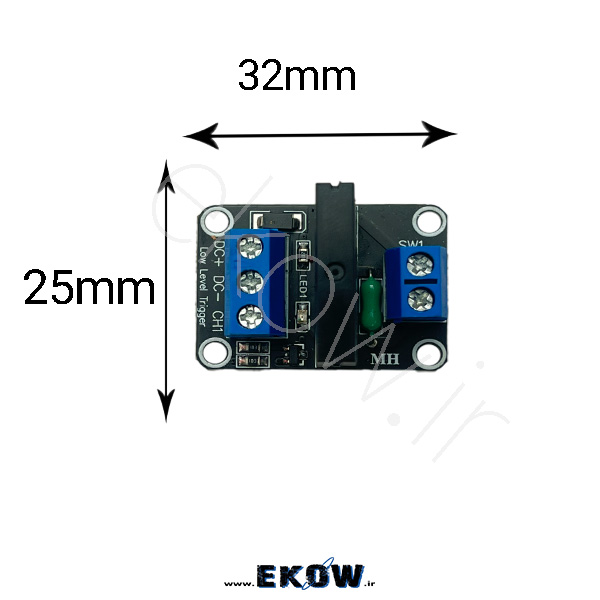

ماژول رله SSR تک کانال
1.969.000 ﷼
ماژول رله SSR تک کانال (Solid State Relay) یک ماژول سوئیچینگ الکترونیکی بدون قطعات متحرک است که امکان قطع و وصل بارهای AC یا DC را با سرعت بالا، عمر طولانی و بدون نویز مکانیکی فراهم می‌کند و گزینه‌ای ایده‌آل برای کاربردهای صنعتی، کنترلی و سیستم‌های حساس به نویز محسوب می‌شود.
مشخصات فنی :
نام قطعه: ماژول رله SSR تک کانال
نوع رله: Solid State Relay (حالت جامد)
تعداد کانال: 1 کانال
ولتاژ تحریک ورودی: 3 تا 32 ولت DC (بسته به مدل)
نوع خروجی: AC یا DC (بسته به نسخه)
حداکثر ولتاژ خروجی AC: 240 تا 380 ولت AC
حداکثر جریان خروجی: 10A / 25A / 40A (بسته به مدل)
ایزولاسیون: اپتوکوپلر داخلی
زمان سوئیچینگ: بسیار سریع (در حد میلی‌ثانیه)
طول عمر: بسیار بالا (بدون سایش مکانیکی)
کاربری: صنعتی، کنترلی، اتوماسیون، حرفه‌ای
6 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی ماژول رله SSR تک کانال
ماژول رله SSR تک کانال نسل مدرن و پیشرفته‌تری از رله‌ها است که به‌جای استفاده از کنتاکت‌های مکانیکی، از عناصر نیمه‌هادی مانند ترایاک، تریستور یا ماسفت برای سوئیچینگ بار استفاده می‌کند. همین تفاوت ساختاری باعث شده SSRها در کاربردهایی که نیاز به سرعت بالا، دوام طولانی و عملکرد بی‌صدا دارند، به انتخاب اول مهندسان تبدیل شوند.
تفاوت بنیادی SSR با رله مکانیکی
در رله‌های مکانیکی، یک بوبین و کنتاکت فیزیکی وجود دارد که با هر بار قطع و وصل، دچار سایش می‌شود. اما در SSR:
هیچ قطعه متحرکی وجود ندارد
عملکرد کاملاً الکترونیکی است
عمر کاری به‌مراتب بیشتر است
صدای کلیک حذف می‌شود
این ویژگی‌ها، SSR را برای استفاده مداوم و طولانی‌مدت ایده‌آل می‌کند.
ساختار داخلی ماژول رله SSR تک کانال
یک ماژول SSR معمولاً از بخش‌های زیر تشکیل شده است:
اپتوکوپلر برای ایزولاسیون ورودی و خروجی
مدار تحریک نیمه‌هادی
عنصر سوئیچینگ (Triac یا MOSFET)
هیت‌سینک یا محل اتصال هیت‌سینک
اپتوکوپلر نقش کلیدی در ایمنی و حذف نویز دارد و باعث جداسازی کامل مدار فرمان از مدار قدرت می‌شود.
ورودی کنترلی SSR
ورودی ماژول SSR معمولاً با ولتاژ DC در بازه 3 تا 32 ولت فعال می‌شود. این ویژگی باعث می‌شود:
مستقیماً به آردوینو، ESP32، PLC و کنترلرها متصل شود
نیازی به مدار درایور پیچیده نداشته باشد
انعطاف‌پذیری بالایی در طراحی ایجاد شود
خروجی AC یا DC
SSRها در دو نوع اصلی عرضه می‌شوند:
SSR مخصوص بار AC
SSR مخصوص بار DC
در مدل‌های AC معمولاً از Triac استفاده می‌شود و در مدل‌های DC از MOSFET. انتخاب اشتباه نوع SSR می‌تواند باعث عملکرد نادرست یا آسیب شود، بنابراین این نکته در انتخاب محصول بسیار حیاتی است.
سرعت سوئیچینگ و کاربرد آن
یکی از مزایای مهم SSR، سرعت بالای سوئیچینگ است. این ویژگی باعث می‌شود:
کنترل دقیق دما در هیترها
کنترل توان به روش PWM
سوئیچینگ سریع بدون جرقه
کاهش نویز الکترومغناطیسی
امکان‌پذیر شود، چیزی که با رله مکانیکی عملاً غیرممکن است.
نویز الکتریکی و EMI
به‌دلیل حذف جرقه مکانیکی، SSRها نویز بسیار کمتری تولید می‌کنند. این موضوع در سیستم‌های:
کنترل دقیق
ابزار اندازه‌گیری
تجهیزات حساس الکترونیکی
اهمیت بالایی دارد و پایداری کل سیستم را افزایش می‌دهد.
مدیریت حرارت در SSR
برخلاف رله‌های مکانیکی، SSRها هنگام عبور جریان دچار افت ولتاژ داخلی می‌شوند که باعث تولید حرارت می‌گردد. به همین دلیل:
در جریان‌های بالا نیاز به هیت‌سینک دارند
نصب صحیح نقش مهمی در طول عمر دارد
جریان نامی باید با حاشیه اطمینان انتخاب شود
کاربردهای ماژول رله SSR تک کانال
این ماژول به‌طور گسترده در موارد زیر استفاده می‌شود:
کنترل هیتر و المنت
کنترل موتورهای AC سبک
سیستم‌های کنترل دما
تابلوهای برق صنعتی
اتوماسیون خطوط تولید
کنترل روشنایی صنعتی
جایگاه ماژول رله SSR تک کانال در آرشیو BU406
در آرشیو BU406، ماژول SSR تک کانال در دسته رله‌های حالت جامد و سوئیچینگ پیشرفته قرار می‌گیرد و مکمل مستقیم:
ماژول رله مکانیکی ۵ ولت
کنترلرهای دما
ماژول‌های PWM
سیستم‌های اتوماسیون صنعتی
محسوب می‌شود.
جمع‌بندی نهایی
ماژول رله SSR تک کانال انتخابی حرفه‌ای برای پروژه‌هایی است که نیاز به عملکرد بی‌صدا، عمر طولانی، سرعت بالا و پایداری صنعتی دارند. اگرچه قیمت آن نسبت به رله مکانیکی بالاتر است، اما در کاربردهای مداوم و حساس، این هزینه کاملاً توجیه‌پذیر و منطقی است.
