مقاومت 1 وات 15 مگا اهم (1W 15 M)

خرید مقاومت 1 وات 15 مگا اهم (1W 15 M)

مقاومت 1 وات 15 مگا اهم (1W 15 M) یکی از مقاومت‌های مقدار بالا در گروه قطعات الکترونیکی پرکاربرد است که برای کنترل جریان‌های بسیار کم، ایجاد امپدانس بالا و استفاده در مدارهای دقیق طراحی می‌شود. مقدار 15 مگا اهم معادل 15,000,000 اهم است و در مدارهایی به کار می‌رود که عبور جریان باید بسیار محدود باشد. این مقاومت با توان 1 وات، تلرانس ±5%، ساختار فیلم کربن و نصب محوری THT، انتخابی مناسب برای تعمیرات، نمونه‌سازی، آموزش و مونتاژ بردهای الکترونیکی محسوب می‌شود.

در بسیاری از پروژه‌های الکترونیک، استفاده از مقاومت‌های مگااهمی ضروری است؛ زیرا این قطعات می‌توانند مسیرهای کم‌جریان را کنترل کنند بدون اینکه بار قابل توجهی به مدار تحمیل شود. مقاومت 1 وات 15 مگا اهم (1W 15 M) برای طراحانی مناسب است که در مدارهای اندازه‌گیری، ورودی سنسورها، فیدبک، بایاسینگ، تقسیم ولتاژ کم‌مصرف یا شبکه‌های RC به مقدار مقاومتی بالا نیاز دارند. این قطعه به دلیل فرم محوری، به‌راحتی روی بردهای سوراخ‌دار نصب می‌شود و برای لحیم‌کاری دستی نیز گزینه‌ای کاربردی است.

ساختار فیلم کربن و ویژگی‌های فنی

در تولید مقاومت 1 وات 15 مگا اهم (1W 15 M) از تکنولوژی Carbon Film استفاده می‌شود. در این فناوری، یک لایه نازک کربنی روی هسته سرامیکی قرار می‌گیرد و مقدار مقاومت با کنترل ضخامت و مسیر لایه مقاومتی تعیین می‌شود. مقاومت‌های فیلم کربن به دلیل قیمت مناسب، کاربرد گسترده و عملکرد قابل قبول در مدارهای عمومی و نیمه‌صنعتی، از گزینه‌های رایج در تعمیرات و طراحی الکترونیک هستند.

توان 1 وات در این قطعه باعث می‌شود نسبت به مقاومت‌های توان پایین‌تر، تحمل توان بیشتری داشته باشد. البته در طراحی مدار باید توان تلفاتی واقعی با رابطه P = V² / R یا P = I² × R محاسبه شود تا از کارکرد ایمن قطعه اطمینان حاصل گردد. مقاومت 1 وات 15 مگا اهم (1W 15 M) با تلرانس ±5% عرضه می‌شود؛ یعنی مقدار واقعی آن می‌تواند در محدوده استاندارد اطراف مقدار نامی 15MΩ قرار بگیرد. این تلرانس برای بسیاری از کاربردهای عمومی، آموزشی، تعمیراتی و مدارات غیرحساس مناسب است.

کاربرد در مدارهای امپدانس بالا

یکی از مهم‌ترین کاربردهای مقاومت 1 وات 15 مگا اهم (1W 15 M) استفاده در مدارهای امپدانس بالا است. در چنین مدارهایی لازم است جریان عبوری از مسیر بسیار کم باشد تا سیگنال اصلی دچار افت یا بارگذاری نشود. مقاومت‌های مقدار بالا مانند 15MΩ معمولاً در ورودی سنسورها، مدارهای اندازه‌گیری، تقویت‌کننده‌ها، تجهیزات تست، مسیرهای نمونه‌برداری ولتاژ و بخش‌هایی استفاده می‌شوند که حفظ سطح ولتاژ با حداقل مصرف جریان اهمیت دارد.

در مدارهای امپدانس بالا، انتخاب صحیح مقاومت اهمیت زیادی دارد؛ زیرا نشتی سطح برد، رطوبت، آلودگی و باقی‌مانده فلاکس می‌توانند روی عملکرد مدار اثر بگذارند. هنگام استفاده از مقاومت 1 وات 15 مگا اهم (1W 15 M) در مدارهای حساس، بهتر است پس از لحیم‌کاری، سطح PCB به‌خوبی تمیز شود تا مسیرهای نشتی ناخواسته ایجاد نشود. این نکته به‌خصوص در مدارهای اندازه‌گیری دقیق، ورودی‌های کم‌جریان و سیستم‌های کنترلی اهمیت بیشتری دارد.

استفاده در شبکه RC و مدارهای زمانی

در مدارهای RC، ثابت زمانی از رابطه τ = R × C به دست می‌آید. هرچه مقدار مقاومت بیشتر باشد، زمان شارژ و دشارژ خازن نیز افزایش پیدا می‌کند. به همین دلیل مقاومت 1 وات 15 مگا اهم (1W 15 M) برای ایجاد تأخیر زمانی طولانی، مدارهای Delay، تایمرهای ساده، فیلترهای فرکانس پایین و مسیرهای ریست تأخیری کاربرد دارد. مقدار 15MΩ می‌تواند در کنار خازن مناسب، یک ثابت زمانی بزرگ ایجاد کند و رفتار تدریجی مدار را کنترل نماید.

برای مثال، اگر یک خازن با ظرفیت مشخص در کنار مقاومت 15 مگا اهم قرار گیرد، زمان شارژ و دشارژ آن نسبت به مقاومت‌های کیلو اهمی بسیار طولانی‌تر خواهد بود. این ویژگی در مدارهایی که نیاز به تأخیر نرم، فیلتر کردن تغییرات آهسته یا کنترل زمان پاسخ دارند، مفید است. مقاومت 1 وات 15 مگا اهم (1W 15 M) در پروژه‌های آموزشی نیز برای نمایش عملی رابطه بین مقدار مقاومت و ثابت زمانی RC گزینه‌ای مناسب محسوب می‌شود.

تقسیم ولتاژ کم‌جریان و نمونه‌برداری ولتاژ

در شبکه‌های تقسیم ولتاژ، اگر هدف کاهش مصرف انرژی و محدود کردن جریان باشد، استفاده از مقاومت‌های مقدار بالا انتخاب مناسبی است. مقاومت 1 وات 15 مگا اهم (1W 15 M) می‌تواند در مدارهای تقسیم ولتاژ کم‌جریان، نمونه‌برداری از ولتاژ، ورودی ADC، سیستم‌های مانیتورینگ و بخش‌های حفاظتی استفاده شود. مقدار بالای مقاومت باعث می‌شود جریان عبوری از تقسیم‌کننده کاهش یابد و اتلاف توان کمتر شود.

البته در طراحی تقسیم ولتاژ با مقاومت‌های مگااهمی باید به اثر جریان نشتی، امپدانس ورودی مدار بعدی و نویز محیطی توجه شود. اگر امپدانس ورودی طبقه بعدی مناسب نباشد، مقدار ولتاژ خروجی تقسیم‌کننده ممکن است دچار خطا شود. بنابراین هنگام استفاده از مقاومت 1 وات 15 مگا اهم (1W 15 M) در چنین مدارهایی، بررسی شرایط عملی مدار و انتخاب نسبت مناسب مقاومت‌ها اهمیت زیادی دارد.

مقاومت تخلیه خازن یا Bleeder Resistor

در منابع تغذیه و مدارهایی که از خازن‌های ذخیره انرژی استفاده می‌کنند، پس از قطع تغذیه ممکن است ولتاژ برای مدتی روی خازن باقی بماند. برای تخلیه تدریجی این ولتاژ، از مقاومت تخلیه یا Bleeder Resistor استفاده می‌شود. مقاومت 1 وات 15 مگا اهم (1W 15 M) می‌تواند در کاربردهایی که تخلیه آهسته، کم‌مصرف و کنترل‌شده مورد نیاز است، به عنوان مقاومت تخلیه خازن به کار رود.

استفاده از مقدار 15MΩ باعث می‌شود جریان دائمی مدار در زمان روشن بودن زیاد نشود؛ اما در زمان خاموشی، خازن به مرور تخلیه گردد. در این کاربرد باید ظرفیت خازن، ولتاژ اولیه، زمان تخلیه مورد نظر، توان قابل تحمل و ولتاژ کاری مقاومت بررسی شود. مقاومت 1 وات 15 مگا اهم (1W 15 M) به دلیل توان 1 وات و بدنه مقاوم در برابر شعله، برای بسیاری از مدارهای عمومی و تعمیراتی گزینه‌ای قابل استفاده است.

کد رنگی مقاومت 15 مگا اهم

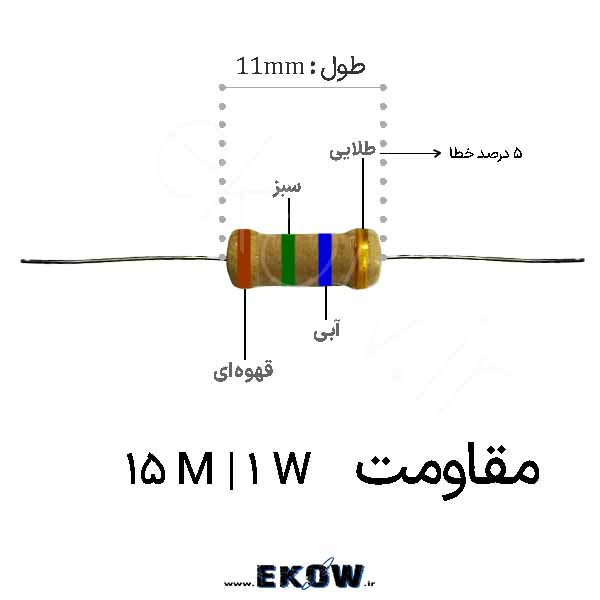

کد رنگی مقاومت 1 وات 15 مگا اهم (1W 15 M) برابر با قهوه‌ای – سبز – آبی – طلایی است. رنگ قهوه‌ای عدد 1، رنگ سبز عدد 5، رنگ آبی ضریب 10⁶ و رنگ طلایی تلرانس ±5% را نشان می‌دهد. بنابراین مقدار نهایی این مقاومت برابر با 15,000,000 اهم یا 15MΩ است. آشنایی با کد رنگی باعث می‌شود در زمان مونتاژ، تعمیرات یا مرتب‌سازی قطعات، شناسایی مقاومت سریع‌تر و دقیق‌تر انجام شود.

برای اندازه‌گیری مقاومت‌های مگااهمی بهتر است از مولتی‌متری استفاده شود که در محدوده مگااهم دقت قابل قبول داشته باشد. برخی مولتی‌مترهای ساده ممکن است در اندازه‌گیری مقدارهای بسیار بالا خطای بیشتری نشان دهند. همچنین بهتر است هنگام اندازه‌گیری، دست با پایه‌های قطعه تماس مستقیم نداشته باشد؛ زیرا مقاومت بدن می‌تواند در مقادیر بالا روی نتیجه اندازه‌گیری اثر بگذارد. این نکته هنگام بررسی مقاومت 1 وات 15 مگا اهم (1W 15 M) اهمیت بیشتری پیدا می‌کند.

مزایای استفاده در تعمیرات و پروژه‌ها

مقاومت 1 وات 15 مگا اهم (1W 15 M) برای تعمیرکارانی که با بردهای الکترونیکی مختلف سروکار دارند، یک قطعه کاربردی است. در بسیاری از بردها، مقاومت‌های مقدار بالا برای بایاسینگ، فیدبک، مسیرهای محافظتی، مدارهای زمان‌ساز و نمونه‌برداری ولتاژ استفاده می‌شوند. داشتن این مقدار مقاومت در جعبه قطعات باعث می‌شود در زمان تعمیر یا تست مدار، جایگزینی قطعه با سرعت بیشتری انجام شود.

این محصول برای دانشجویان، تکنسین‌ها، طراحان مدار، آزمایشگاه‌های آموزشی و مصرف‌کنندگان حرفه‌ای نیز مناسب است. نصب THT، پایه‌های محوری، بدنه Flameproof و مقدار استاندارد E24 باعث شده است مقاومت 1 وات 15 مگا اهم (1W 15 M) در طیف گسترده‌ای از پروژه‌های آموزشی، نمونه‌سازی و کاربردهای عمومی قابل استفاده باشد. اگر در پروژه‌های خود با جریان‌های بسیار کم، ثابت زمانی طولانی یا مدارهای امپدانس بالا سروکار دارید، این قطعه انتخابی مناسب خواهد بود.

جمع‌بندی

مقاومت 1 وات 15 مگا اهم (1W 15 M) یک مقاومت ثابت فیلم کربن با مقدار 15MΩ، توان 1 وات، تلرانس ±5% و ساختار محوری THT است. این قطعه در مدارهای امپدانس بالا، شبکه‌های RC، تایمرها، فیلترهای فرکانس پایین، تقسیم ولتاژ کم‌جریان، بایاسینگ، فیدبک، تخلیه خازن و ورودی سنسورها کاربرد دارد. کد رنگی قهوه‌ای – سبز – آبی – طلایی، شناسایی آن را ساده می‌کند و بدنه مقاوم در برابر شعله، آن را برای استفاده در پروژه‌های الکترونیکی و تعمیرات برد مناسب می‌سازد.
