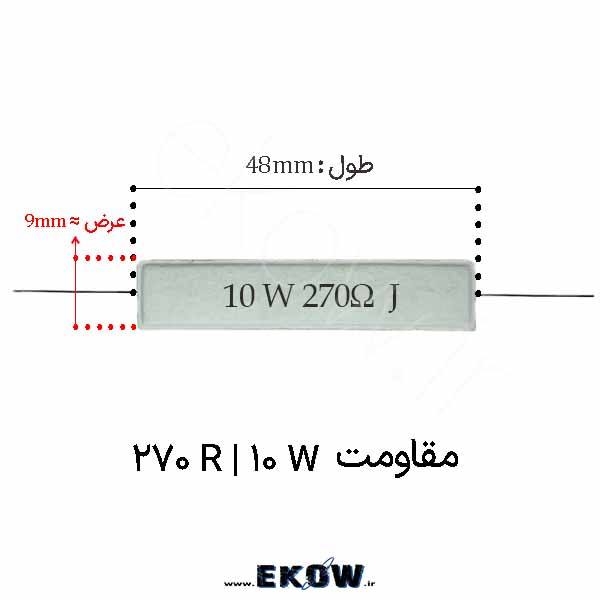

مقاومت آجری 10 وات 270 اهم ( 10W 270R)

آشنایی با ساختار و عملکرد مقاومت آجری 10 وات 270 اهم ( 10W 270R)

مقاومت آجری 10 وات 270 اهم ( 10W 270R) یکی از قطعات حیاتی و پرکاربرد در صنعت الکترونیک و سیستم‌های قدرت الکتریکی است. این نوع مقاومت که تحت عنوان مقاومت سیمی با روکش سرامیکی نیز شناخته می‌شود، به گونه‌ای طراحی شده است که بتواند جریان‌های الکتریکی بالا را بدون آسیب دیدن بدنه یا ساختار داخلی خود تحمل کند. طراحی خاص مقاومت آجری 10 وات 270 اهم ( 10W 270R) به مهندسان طراح مدار اجازه می‌دهد تا سیستم‌های حفاظتی و کنترلی خود را با اطمینان بیشتری پیاده‌سازی کنند. در فرآیند تولید این قطعه، سیم آلیاژی با مقاومت مشخص به دور یک هسته عایق که معمولاً از جنس سرامیک است پیچیده می‌شود. پس از اتمام سیم‌پیچی، کل مجموعه داخل یک محفظه سرامیکی مستطیلی قرار گرفته و با سیمان مخصوص نسوز پر می‌شود. این فرآیند ساخت باعث می‌شود که مقاومت آجری 10 وات 270 اهم ( 10W 270R) مقاومت بسیار بالایی در برابر حرارت‌های ناشی از اتلاف توان الکتریکی و همچنین ضربه‌های فیزیکی و محیطی داشته باشد. به دلیل همین ساختار سیمی، پایداری مقدار مقاومت در برابر تغییرات دما نسبت به مقاومت‌های کربنی معمولی بسیار بیشتر است. استفاده از مقاومت آجری 10 وات 270 اهم ( 10W 270R) در بردهایی که با ولتاژهای بالا و جریان‌های نوسانی سرکار دارند، خطر خرابی قطعات مجاور را کاهش می‌دهد، زیرا سرامیک به عنوان یک عایق الکتریکی و در عین حال هدایت‌کننده خوب حرارت عمل می‌کند.

بررسی محاسبات الکتریکی و روابط حاکم بر قطعه

برای طراحی ایمن مدار با استفاده از مقاومت آجری 10 وات 270 اهم ( 10W 270R)، درک و اعمال فرمول‌های پایه‌ای الکتریک از اهمیت بالایی برخوردار است. توان تلفاتی بر روی این قطعه از رابطه معروف P=V²/R یا P=I²R به دست می‌آید. در این فرمول‌ها، P نشان‌دهنده توان الکتریکی بر حسب وات، V نشان‌دهنده ولتاژ دو سر مقاومت بر حسب ولت، I نشان‌دهنده جریان عبوری بر حسب آمپر و R مقدار مقاومت بر حسب اهم است. برای مقاومت آجری 10 وات 270 اهم ( 10W 270R)، جریان ایده‌آل تحت توان نامی 10 وات از رابطه زیر محاسبه می‌شود:
I = sqrt(P / R) = sqrt(10 / 270) ≈ 0.192 A
این بدان معناست که جریان پیوسته عبوری از مقاومت آجری 10 وات 270 اهم ( 10W 270R) در شرایط ایده‌آل نباید از حدود 192 میلی‌آمپر تجاوز کند. ولتاژ متناظر با این توان نیز از رابطه زیر محاسبه می‌گردد:
V = sqrt(P * R) = sqrt(10 * 270) ≈ 52 V
بنابراین حداکثر ولتاژ پیوسته قابل اعمال به دو سر مقاومت آجری 10 وات 270 اهم ( 10W 270R) در توان نامی، حدود 52 ولت است. اگر در طراحی خود ولتاژ 30 ولت را به دو سر مقاومت اعمال کنید، توان تلفاتی واقعی برابر با 3.33 وات خواهد بود که بسیار ایمن است. اما اگر ولتاژ به 45 ولت افزایش یابد، توان تلفاتی به حدود 7.5 وات می‌رسد. در این وضعیت، مقاومت آجری 10 وات 270 اهم ( 10W 270R) به شدت گرم خواهد شد و نیاز به مدیریت حرارتی جدی دارد. مهندسان با تجربه همواره توصیه می‌کنند که برای تضمین پایداری و طول عمر قطعه، یک حاشیه امن بین 50 تا 70 درصد توان نامی در نظر گرفته شود. یعنی در عمل بهتر است توان تلفاتی روی مقاومت آجری 10 وات 270 اهم ( 10W 270R) در شرایط کارکرد مداوم از 5 تا 7 وات فراتر نرود.

مدیریت حرارتی و اصول نصب روی برد مدار چاپی (PCB)

یکی از مهم‌ترین فاکتورها در زمان استفاده از مقاومت آجری 10 وات 270 اهم ( 10W 270R)، مدیریت انتقال حرارت است. توان نامی 10 وات اعلام شده برای مقاومت آجری 10 وات 270 اهم ( 10W 270R) معمولاً مشروط به شرایط محیطی خاص و تهویه مناسب است. در صورتی که این قطعه در یک محفظه بسته و بدون جریان هوا قرار گیرد، دمای بدنه سرامیکی آن می‌تواند به سرعت افزایش یافته و به بردهای الکترونیکی آسیب برساند. برای جلوگیری از سوختگی یا تغییر رنگ فیبر مدار چاپی، در زمان مونتاژ مقاومت آجری 10 وات 270 اهم ( 10W 270R) باید فاصله پایه‌ها را به گونه‌ای فرم داد که بدنه مقاومت حداقل 5 تا 8 میلی‌متر از سطح برد (PCB) فاصله داشته باشد. این فاصله هوایی اجازه می‌دهد که جریان طبیعی هوا از زیر بدنه مقاومت عبور کرده و فرآیند خنک‌سازی قطعه را تسهیل کند. علاوه بر این، در طراحی چیدمان قطعات روی برد، مقاومت آجری 10 وات 270 اهم ( 10W 270R) باید در دورترین نقطه ممکن نسبت به قطعات حساس به دما مانند خازن‌های الکترولیتی، سنسورهای دما و میکروکنترلرها قرار گیرد. در کاربردهای صنعتی با توان بالا، نصب فن‌های خنک‌کننده یا ایجاد شیارهای تهویه روی جعبه دستگاه برای تخلیه حرارت تولید شده توسط مقاومت آجری 10 وات 270 اهم ( 10W 270R) بسیار ضروری است.

تحلیل رفتار قطعه در چرخه‌های کاری مختلف (Duty Cycle)

رفتار حرارتی مقاومت آجری 10 وات 270 اهم ( 10W 270R) به شدت وابسته به Duty Cycle یا چرخه کاری مدار است. در برخی کاربردها، مقاومت به صورت مداوم زیر بار قرار ندارد، بلکه جریان الکتریکی به صورت پالسی و در بازه‌های زمانی کوتاه از آن عبور می‌کند. به عنوان مثال، اگر مقاومت آجری 10 وات 270 اهم ( 10W 270R) در یک مدار ترمز الکتریکی یا مدار پیش‌شارژ خازن استفاده شود، جریان عبوری تنها برای چند ثانیه برقرار بوده و سپس برای مدت طولانی قطع می‌شود. در این حالت، به دلیل ظرفیت حرارتی بالای بدنه سرامیکی مقاومت آجری 10 وات 270 اهم ( 10W 270R)، قطعه می‌تواند توان‌های لحظه‌ای بسیار بالاتر از 10 وات را بدون آسیب تحمل کند، زیرا در زمان قطع جریان فرصت کافی برای خنک شدن دارد. با این حال، اگر چرخه کاری مداوم باشد، دمای قطعه به تدریج افزایش یافته و به دمای تعادل حرارتی می‌رسد. در این شرایط، بررسی دقیق منحنی کاهش توان (Derating Curve) در دیتاشیت سازنده مقاومت آجری 10 وات 270 اهم ( 10W 270R) الزامی است تا مشخص شود مقاومت در دمای محیطی بالا (مثلاً بالای 70 درجه سانتی‌گراد) چقدر از توان نامی خود را از دست می‌دهد.

کاربرد در تخلیه بانک‌های خازنی و ثابت زمانی

یکی از کاربردهای کلاسیک مقاومت آجری 10 وات 270 اهم ( 10W 270R)، استفاده به عنوان مقاومت تخلیه یا Bleeder Resistor در مسیر خازن‌های ولتاژ بالا است. در منابع تغذیه سوئیچینگ و اینورترها، خازن‌های فیلتر ظرفیت بالایی دارند که پس از خاموش شدن دستگاه، ولتاژ خطرناکی را در خود ذخیره نگه می‌دارند. مقاومت آجری 10 وات 270 اهم ( 10W 270R) به موازات این خازن‌ها متصل می‌شود تا بار الکتریکی ذخیره شده را پس از قطع برق به آرامی تخلیه کند. زمان تخلیه این خازن‌ها بر اساس ثابت زمانی مدار تعیین می‌شود که فرمول آن به صورت τ=R×C است. در این رابطه، τ ثابت زمانی بر حسب ثانیه، R مقدار مقاومت آجری 10 وات 270 اهم ( 10W 270R) و C ظرفیت خازن بر حسب فاراد است. به طور کلی، پس از گذشت مدت زمانی معادل ۵ برابر ثابت زمانی (5τ)، ولتاژ خازن به کمتر از یک درصد مقدار اولیه خود می‌رسد و مدار برای دسترسی کاربر ایمن می‌شود. انتخاب مقاومت آجری 10 وات 270 اهم ( 10W 270R) برای این منظور به دلیل تحمل ولتاژ لحظه‌ای بالا و توانایی دفع ایمن انرژی ذخیره شده در خازن است که ایمنی کار با تجهیزات قدرت را تضمین می‌کند.

نقش مقاومت در مدارهای محدودکننده جریان و پیش‌شارژ

در زمان راه‌اندازی اولیه تجهیزاتی که دارای بانک خازنی بزرگی هستند، جریان هجومی بسیار شدیدی ایجاد می‌شود که می‌تواند کلیدهای حفاظتی، رله‌ها یا پل دیودها را ذوب کند. مقاومت آجری 10 وات 270 اهم ( 10W 270R) به عنوان یک مقاومت پیش‌شارژ (Pre-charge) در مسیر جریان ورودی قرار می‌گیرد تا سرعت شارژ خازن‌ها را محدود و کنترل کند. پس از اینکه ولتاژ خازن‌ها به سطح مناسبی رسید، یک رله یا سوئیچ نیمه‌هادی مقاومت آجری 10 وات 270 اهم ( 10W 270R) را از مدار خارج می‌کند تا اتلاف انرژی در طول کارکرد عادی دستگاه کاهش یابد. پایداری حرارتی و فیزیکی سیم‌پیچ داخلی مقاومت آجری 10 وات 270 اهم ( 10W 270R) به آن اجازه می‌دهد که در برابر شوک‌های مکرر ناشی از روشن و خاموش شدن دستگاه در طول روز مقاومت کند. علاوه بر پیش‌شارژ، این مقاومت به عنوان بار مصنوعی یا بار کاذب (Dummy Load) در فرآیند تست منابع تغذیه نیز کاربرد دارد. در این حالت، مقاومت آجری 10 وات 270 اهم ( 10W 270R) جریان مشخصی را از منبع تغذیه می‌کشد تا طراحان بتوانند ثبات ولتاژ خروجی و رفتار منبع را در زیر بار ارزیابی کنند.

روش‌های تست، عیب‌یابی و نکات ایمنی

برای اطمینان از سلامت مقاومت آجری 10 وات 270 اهم ( 10W 270R) در مدارهای الکترونیکی، تست دوره‌ای آن با مولتی‌متر ضروری است. قبل از انجام تست، ابتدا باید تغذیه دستگاه قطع شده و خازن‌ها به طور کامل تخلیه شوند. سپس با تنظیم مولتی‌متر روی رنج مقاومت (اهم‌متر)، پراب‌ها به دو سر مقاومت آجری 10 وات 270 اهم ( 10W 270R) متصل می‌شوند. عدد نشان داده شده باید با در نظر گرفتن تلرانس معمولاً 5 درصدی، در محدوده مشخص قرار داشته باشد. هرگونه انحراف شدید یا نمایش مقدار بی نهایت (اتصال باز) نشان‌دهنده سوختن یا قطع شدن سیم‌پیچ داخلی مقاومت آجری 10 وات 270 اهم ( 10W 270R) است. همچنین بررسی بدنه سرامیکی برای پیدا کردن هرگونه ترک، لب‌پریدگی یا تغییر رنگ شدید اهمیت زیادی دارد. تغییر رنگ شدید معمولاً نشان‌دهنده کارکرد طولانی‌مدت قطعه در شرایط اضافه‌بار حرارتی است. در هنگام تعمیرات، هرگز نباید بلافاصله پس از خاموش کردن مدار به بدنه مقاومت آجری 10 وات 270 اهم ( 10W 270R) دست زد، زیرا ممکن است دمای آن بسیار بالا بوده و باعث سوختگی شدید پوست شود. رعایت این نکات ساده اما حیاتی، سلامت اپراتور و کارکرد بهینه تجهیزات الکترونیکی را تضمین می‌نماید.
