ماژول ولت متر AC گرد پنلی
3.290.000 ﷼

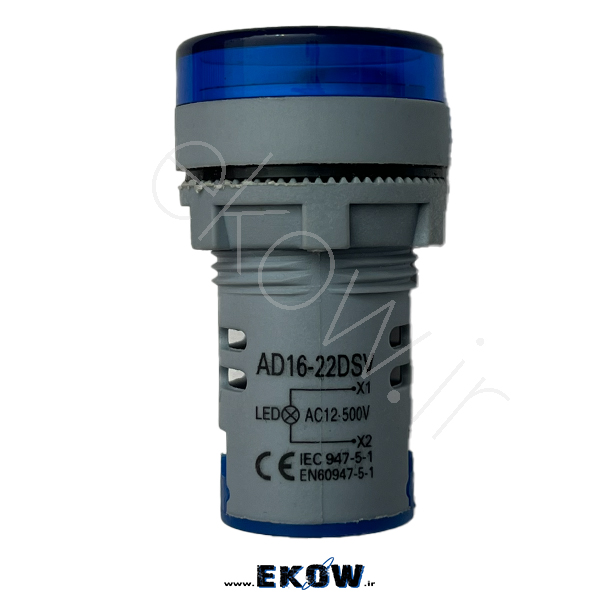

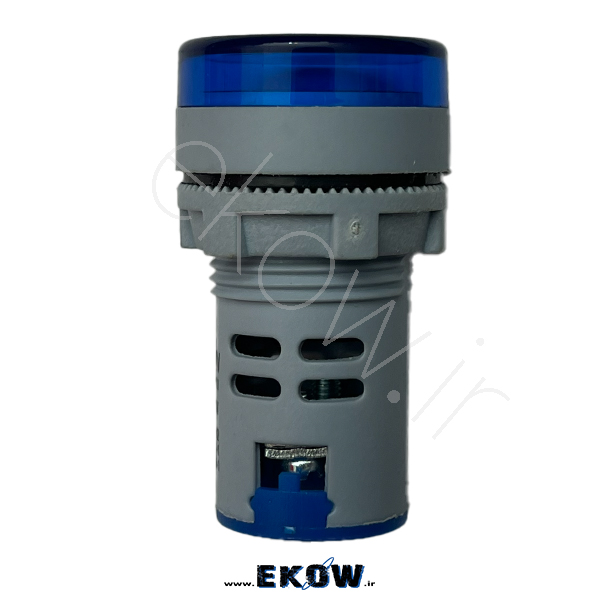

ماژول ولت متر AC گرد پنلی یک نمایشگر ولتاژ متناوب است که برای نصب روی پنل تابلو برق، دستگاههای صنعتی، ژنراتورها و سیستمهای برق شهری طراحی شده است. این ماژول با نمایش لحظهای ولتاژ AC، نقش بسیار مهمی در مانیتورینگ، ایمنی و عیبیابی سیستمهای الکتریکی ایفا میکند.
مشخصات فنی :
نوع ماژول: ولتمتر AC پنلی
شکل ظاهری: گرد (Panel Mount)
نوع ولتاژ اندازهگیری: AC (متناوب)
محدوده ولتاژ رایج:
- 0 تا 300 ولت AC
- برخی مدلها: 0 تا 500 ولت AC
فرکانس کاری: 50 / 60 هرتز
نوع نمایشگر:

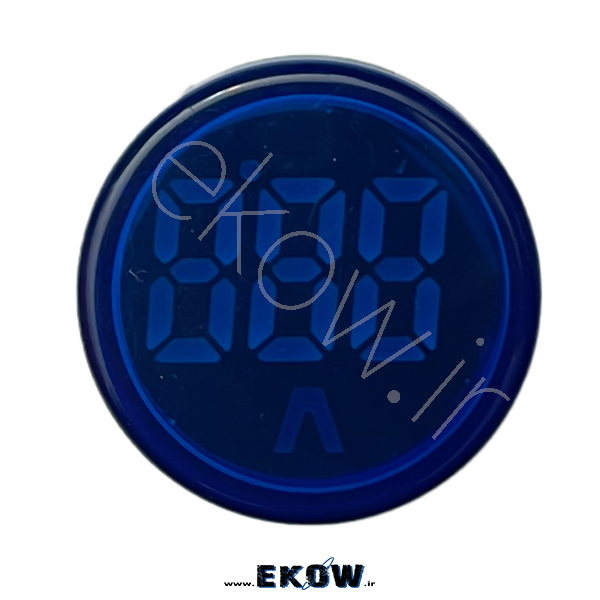

- LED هفتسگمنت (قرمز، آبی یا سبز)
دقت اندازهگیری: ±1٪ تا ±2٪
نوع تغذیه:
- خودتغذیه از ولتاژ اندازهگیری (در اکثر مدلها)

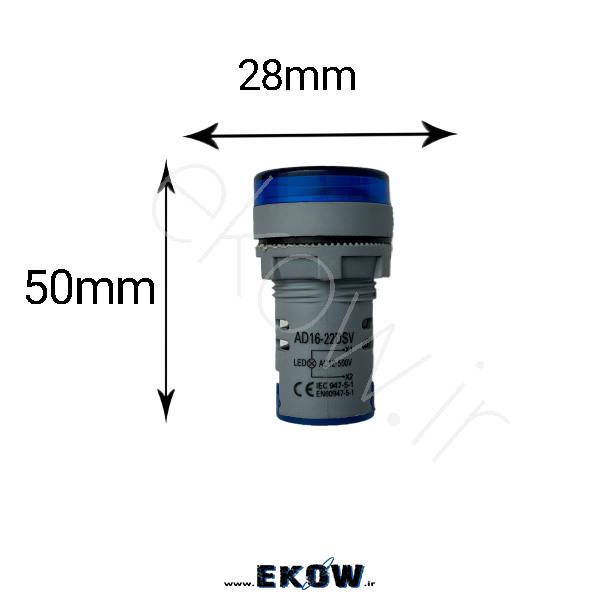

قطر برش پنل: معمولاً 22mm یا 28mm

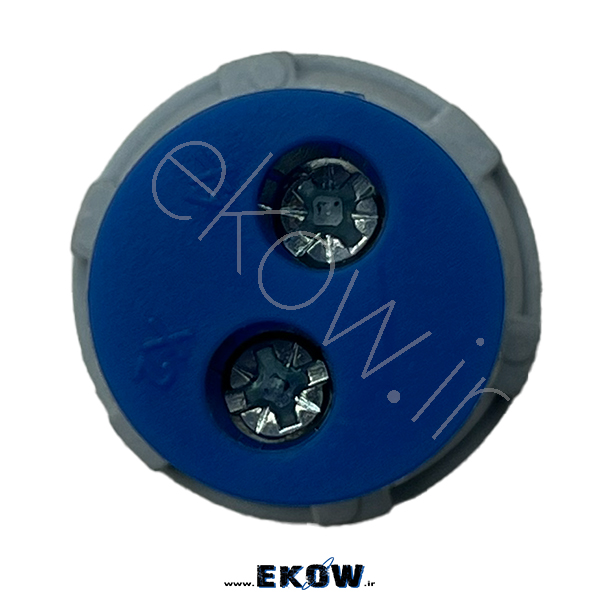

نحوه اتصال: دو سیم (L و N)
کاربرد: تابلو برق، ژنراتور، UPS، برق شهری
3 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
ماژول ولت متر AC گرد پنلی چیست؟
ماژول ولتمتر AC گرد پنلی یک ابزار اندازهگیری ولتاژ متناوب است که بهصورت دائمی روی پنل یا تابلو نصب میشود و مقدار ولتاژ شبکه را بهصورت عددی نمایش میدهد. برخلاف مولتیمترهای پرتابل، این ماژول برای مانیتورینگ پیوسته و دائمی طراحی شده است.
این ویژگی باعث میشود که اپراتور بدون نیاز به ابزار جانبی، همواره از وضعیت ولتاژ سیستم مطلع باشد.
اهمیت مانیتورینگ ولتاژ AC
در سیستمهای برق AC، نوسان ولتاژ میتواند منجر به:
آسیب به تجهیزات الکترونیکی
افزایش استهلاک موتورها
کاهش راندمان سیستم
خطرات ایمنی
شود.
ولتمتر AC پنلی با نمایش لحظهای ولتاژ، امکان تشخیص سریع افت یا افزایش غیرمجاز ولتاژ را فراهم میکند.
چرا طراحی گرد پنلی؟
طراحی گرد این ماژولها کاملاً صنعتی است و چند مزیت مهم دارد:
نصب آسان روی پنل
ظاهر تمیز و استاندارد
اشغال فضای کم
سازگاری با تابلوهای برق صنعتی
به همین دلیل این نوع ولتمتر در تابلوهای:
برق صنعتی
تابلو فرمان
ژنراتورها
UPS
بسیار رایج است.
نحوه عملکرد فنی ماژول ولت متر AC گرد پنلی
در داخل ماژول، ولتاژ AC ورودی:
نمونهبرداری میشود
توسط مدار داخلی یکسوسازی و فیلتر میشود
به مقدار مؤثر (RMS) تبدیل میگردد
توسط مبدل آنالوگ به دیجیتال پردازش میشود
روی نمایشگر LED نمایش داده میشود
به همین دلیل مقدار نمایشدادهشده، ولتاژ مؤثر واقعی شبکه است، نه مقدار پیک.
تغذیه ماژول ولت متر AC گرد پنلی
یکی از مزایای مهم این ولتمتر:
خودتغذیه بودن آن است.
یعنی:
نیازی به منبع تغذیه جداگانه ندارد
انرژی مورد نیاز خود را از همان ولتاژ AC اندازهگیریشده تأمین میکند
این موضوع نصب را بسیار ساده و سریع میکند.
دقت و پایداری ماژول ولت متر AC گرد پنلی
ولتمترهای AC پنلی معمولاً دقتی در حدود:
±1٪ تا ±2٪
دارند که برای:
مانیتورینگ صنعتی
کنترل کیفیت برق
کاربردهای عمومی
کاملاً مناسب است.
همچنین این ماژولها برای کار مداوم 24/7 طراحی شدهاند.
کاربردهای رایج ماژول ولت متر AC گرد پنلی
ماژول ولتمتر AC گرد پنلی در کاربردهای زیر بسیار پرکاربرد است:
تابلو برق صنعتی و ساختمانی
ژنراتور و موتور برق
سیستم UPS
اینورترهای AC
خطوط تولید
تجهیزات آزمایشگاهی
دستگاههای صنعتی سفارشی
نکات ایمنی در نصب
از آنجا که این ماژول مستقیماً به برق AC متصل میشود:
رعایت ایزولاسیون الزامی است
نصب توسط فرد آشنا به برق توصیه میشود
استفاده از فیوز محافظ پیشنهاد میگردد
همچنین باید توجه داشت که این ماژول:
فقط برای اندازهگیری ولتاژ AC طراحی شده
برای DC مناسب نیست
مقایسه با ولتمتر DC پنلی
در مقایسه با ولتمتر DC:
نیازی به پلاریته ندارد
به فرکانس وابسته است
مدار داخلی پیچیدهتری دارد
به همین دلیل هر کدام جایگاه خاص خود را در سیستم دارند.
جایگاه در آرشیو BU406
در آرشیو BU406، ماژول ولتمتر AC گرد پنلی در دسته:
ابزارهای اندازهگیری و مانیتورینگ برق AC قرار میگیرد و مکمل بسیار خوبی برای:
ولتمتر DC
آمپرمتر AC
رلهها
SSR
ماژولهای UPS
محسوب میشود.
جمعبندی نهایی ماژول ولت متر AC گرد پنلی
ماژول ولتمتر AC گرد پنلی یک ابزار ساده اما حیاتی برای هر سیستم برق متناوب است. نصب آسان، نمایش واضح، خودتغذیه بودن و طراحی صنعتی باعث شده این ماژول به یکی از اجزای ثابت تابلوهای برق حرفهای تبدیل شود.
