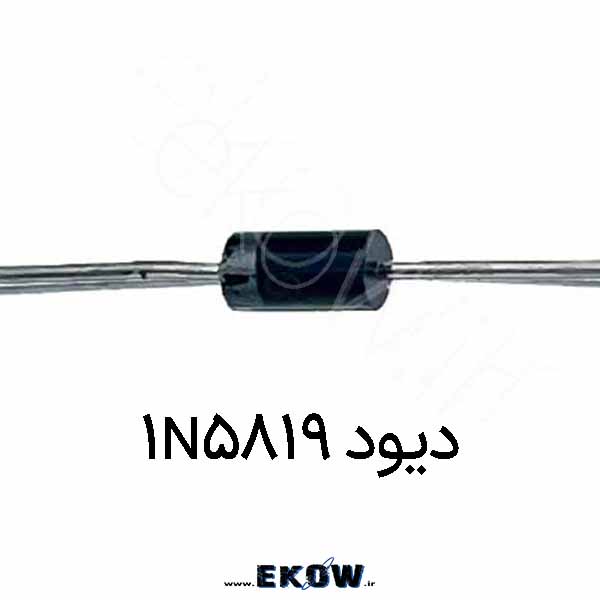

دیود 1N5819

Name: دیود 1N5819 - الکترونیک کوثر
SKU: A1353
Price: 36630 IRR
Availability: InStock

36.630 ﷼

دیود 1N5819 یک دیود شاتکی پرکاربرد با جریان نامی 1 آمپر و ولتاژ معکوس مجاز 40 ولت است که به‌خاطر افت ولتاژ هد پایین (Low Forward Drop) و زمان بازیابی بسیار سریع، در منابع تغذیه سوئیچینگ، تبدیل‌گرهای DC-DC، اورینگ دیود (ideal OR-ing)، حفاظت پلاریته و یک‌سوسازی فرکانس بالا استفاده می‌شود. «دیود 1N5819» در پکیج‌های محوری و SMD موجود است و به‌عنوان جایگزین دیودهای سیلیکونی کندتر، راندمان و بازده سیستم را به‌طور محسوسی افزایش می‌دهد.

مشخصات فنی دیود 1N5819

نوع قطعه: دیود شاتکی (Schottky Barrier Rectifier)
جریان مستقیم پیوسته (IF): 1A
جریان هجومی (IFSM): حدود 25A (نیم سیکل سینوسی)
ولتاژ معکوس بیشینه (VRRM): 40V
افت ولتاژ مستقیم (VF): حدود 0.2 تا 0.45 ولت (وابسته به جریان و دما)
جریان نشتی معکوس (IR): در دمای اتاق چند ده µA، در دمای بالا بیشتر
زمان بازیابی: بسیار سریع (ذخیره بار تقریباً صفر، مناسب سوئیچینگ)
محدوده دمای کاری: حدود −65 تا +125 درجه سلسیوس (بنا بر سازنده)
پکیج‌های رایج: DO‑41 (محوری)، SOD‑123/SMA/SMB (وابسته به معادل SMD مانند SS14/SS24)
کاربردها: یک‌سوسازی فرکانس بالا، بک‌دیود سوییچینگ، اورینگ منابع تغذیه، حفاظت پلاریته معکوس، کلمپینگ و رکتیفایر خروجی مبدل‌های سوئیچینگ

2970 عدد در انبار

زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد

افزودن به فهرست علاقه‌مندی

شناسه محصول: A1353 دسته: دیود, تمامی محصولات, دیود, قطعات الکترونیک

توضیحات

دیود 1N5819

دیود 1N5819 یک دیود شاتکی محبوب با جریان نامی 1 آمپر و ولتاژ معکوس مجاز 40 ولت است. ماهیت شاتکی به معنی استفاده از پیوند فلز–نیمه‌رسانا بوده که نتیجه آن افت ولتاژ مستقیم بسیار کم و زمان بازیابی فوق سریع است. این ویژگی‌ها باعث می‌شود دیود 1N5819 برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، یک‌سوسازی فرکانس‌های بالا و کاربردهای بهینه‌سازی راندمان انتخابی ایده‌آل باشد.

عملکرد و مزیت شاتکی بودن در دیود 1N5819

در دیودهای شاتکی مانند دیود 1N5819، به علت عدم ذخیره بار اقلیت در ناحیه پیوند، زمان بازیابی بسیار کوتاه است. این امر در فرکانس‌های سوئیچینگ بالا (از چند ده کیلوهرتز تا صدها کیلوهرتز) موجب کاهش تلفات سوئیچینگ، گرمایش کمتر و افزایش بازدهی کل سیستم می‌شود. همچنین، افت ولتاژ مستقیم (VF) در دیود 1N5819 معمولاً بین 0.2 تا 0.45 ولت (بسته به جریان و دما) است که در مقایسه با دیودهای سیلیکونی معمولی با VF حدود 0.7 تا 1.0 ولت، کاهش قابل توجهی در تلفات توان ایجاد می‌کند.

کاربردهای رایج دیود 1N5819

رکتیفایر خروجی در منابع تغذیه سوئیچینگ (Buck/Boost/Flyback)
حفاظت پلاریته معکوس در ورودی تغذیه دستگاه‌ها
اورینگ دیود (OR-ing) برای جمع زدن دو منبع تغذیه و انتخاب خودکار
بک‌دیود موازی با بارهای سلفی (رله/سلف/موتور) جهت مسیر برگشت انرژی
کلمپینگ ولتاژ و مسیر تخلیه در ترنزینت‌ها
یک‌سوسازی با افت توان کم در مدارهای باتری-محور

ملاحظات گرمایی و انتخاب جریان در دیود 1N5819

اگرچه دیود 1N5819 جریان پیوسته 1 آمپر را پشتیبانی می‌کند، اما ظرفیت دفع حرارت به پکیج، تهویه و دمای محیط بستگی دارد. برای طراحی قابل اتکا:

در جریان‌های نزدیک 1A، دمای پیوند را کنترل کنید و در صورت لزوم از هیت‌سینک یا مسیرهای مسی پهن‌تر روی PCB استفاده کنید.
جریان هجومی (IFSM) دیود 1N5819 در حد چند ده آمپر برای نیم سیکل بسیار کوتاه مجاز است؛ از این مشخصه تنها در شرایط گذرا استفاده شود.
با افزایش دما، VF کاهش و IR (نشتی معکوس) افزایش می‌یابد؛ این اثر را در کاربردهای دمای بالا لحاظ کنید.

محاسبه تلفات توان در دیود 1N5819

تلفات هدایتی در حالت مستقیم از رابطه زیر به دست می‌آید:

P_cond = IF × VF

برای مثال، اگر دیود 1N5819 در جریان 0.8A با VF ≈ 0.35V کار کند:

P_cond = 0.8 A × 0.35 V = 0.28 W

این مقدار به نسبت دیودهای سیلیکونی استاندارد، تلفات کمتری ایجاد می‌کند و به افزایش راندمان کمک می‌نماید. علاوه بر تلفات هدایتی، در فرکانس‌های بالا تلفات ناشی از ظرفیت پیوند و سوئیچینگ نیز باید در نظر گرفته شود، هرچند در دیود 1N5819 به دلیل ساختار شاتکی این تلفات بسیار کاهش یافته است.

مثال طراحی: حفاظت پلاریته با 1N5819

فرض کنید ورودی منبع تغذیه شما 12V است و جریان مصرفی حداکثر 0.7A می‌باشد. قرار دادن 1N5819 به‌صورت سری در ورودی، در صورت اتصال معکوس از مدار حفاظت می‌کند. با در نظر گرفتن VF ≈ 0.3–0.4V، افت ولتاژ ورودی به حدود 11.6–11.7V می‌رسد که در بسیاری از کاربردها قابل قبول است. تلفات توان نیز در حدود 0.21–0.28 وات خواهد بود. در صورت حساسیت شدید به افت ولتاژ، می‌توانید از MOSFET ایده‌آل یا ماژول‌های اورینگ پیشرفته استفاده کنید، اما دیود 1N5819 راهکاری ساده و ارزان ارائه می‌دهد.

مثال طراحی: رکتیفایر خروجی مبدل Buck با 1N5819

در یک مبدل با فرکانس 150kHz و جریان خروجی 0.5A، استفاده از دیود 1N5819 به‌عنوان دیود آزادکننده (Freewheeling) به کاهش تلفات و بهبود بازده کمک می‌کند. ظرفیت پیوند پایین و بازیابی سریع باعث می‌شود عملکرد در فرکانس‌های بالا مناسب باشد. برای جریان‌های بالاتر و بازده بیشتر می‌توان به سمت هم‌زمان‌سازی با MOSFET (Synchronous Rectification) رفت، اما برای جریان‌های تا حدود 1A، دیود 1N5819 پاسخ‌گو است.

پکیج‌ها و معادل‌های SMD

1N5819 در پکیج محوری DO‑41 بسیار رایج است. برای نسخه‌های SMD با مشخصات نزدیک، می‌توان از سری‌های SS14 (40V, 1A, SMA) یا سایر شاتکی‌های 1A با ولتاژ 40V استفاده کرد. هنگام جایگزینی، به VRRM، IF، VF و IR دقت کنید تا عملکرد معادل تضمین شود.

منابع و دیتاشیت

برای مرجع تئوری دیودهای شاتکی:

Schottky Diode Basics – electronics-tutorials.ws

برای دیتاشیت نمونه از یکی از سازندگان مطرح (مثلاً Vishay):

Vishay 1N5817/18/19 Datasheet (سری 1N5817–1N5819)

جمع‌بندی

دیود 1N5819 به عنوان یک شاتکی 1 آمپر با VRRM = 40V و VF پایین، گزینه‌ای عالی برای یک‌سوسازی فرکانس بالا، حفاظت پلاریته و کاهش تلفات در مدارهای تغذیه است. سرعت سوئیچینگ بالا، افت ولتاژ کم و در دسترس بودن گسترده باعث شده دیود 1N5819 در طراحی‌های مدرن الکترونیک جایگاه ویژه‌ای داشته باشد. با رعایت ملاحظات گرمایی و انتخاب صحیح پکیج و پارامترها، می‌توان عمر و راندمان مدار را بهینه کرد.
