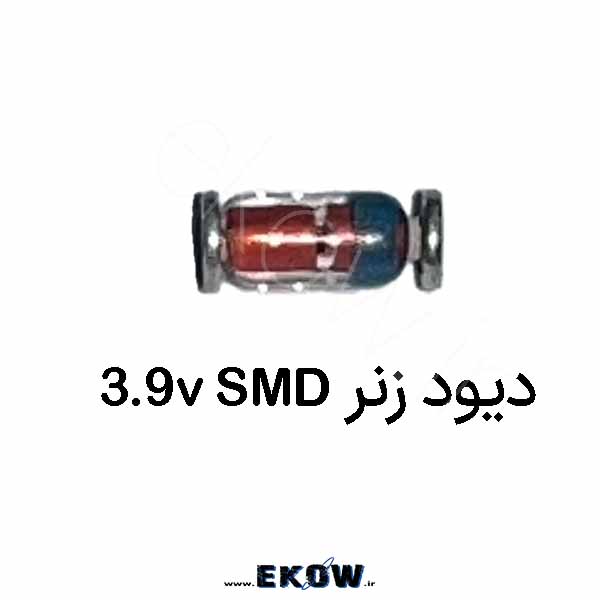

دیود زنر 3.9v smd
26.000 ﷼
دیود زنر 3.9v smd یک قطعه نیمه‌هادی پرکاربرد برای تثبیت ولتاژ 3.9 ولت، محافظت از مدارها در برابر افزایش ولتاژ و ایجاد مرجع ولتاژ دقیق است. این دیود در پکیج‌های کوچک SMD مانند SOD‑123، SOD‑323 و SOD‑523 تولید می‌شود و به دلیل ابعاد کم و عملکرد پایدار، در مدارهای دیجیتال، تجهیزات مخابراتی و بردهای الکترونیکی مدرن کاربرد فراوانی دارد.
مشخصات فنی :
- نوع قطعه: Zener Diode – دیود زنر
- ولتاژ زنر: 3.9V
- نوع نصب: SMD – Surface Mount
- پکیج‌های رایج: SOD‑123 / SOD‑323 / SOD‑523
- توان نامی: 0.2W تا 0.5W
- جریان تست زنر (Iz): حدود 5mA
- محدوده جریان کاری: 1mA تا 30mA
- تلرانس ولتاژ: ±5%
- مقاومت دینامیکی: پایین
- جریان نشتی معکوس: بسیار کم
- دمای کاری: −55°C تا +150°C
- کاربرد: تثبیت ولتاژ، محافظت مدار، Clamping سیگنال، مرجع ولتاژ
1800 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی دیود زنر 3.9v smd
دیود زنر 3.9V SMD یک قطعه الکترونیکی برای تثبیت ولتاژ در محدوده 3.9 ولت است که در بسیاری از مدارهای دیجیتال و آنالوگ استفاده می‌شود. این دیود با قرار گرفتن در بایاس معکوس، پس از رسیدن ولتاژ به مقدار شکست، ولتاژ را در سطح مشخصی ثابت نگه می‌دارد.
ویژگی‌ها و عملکرد دیود زنر 3.9v smd
ابعاد کوچک، توان مصرفی پایین و عملکرد پایدار باعث شده این زنر برای بردهای SMD مدرن بسیار مناسب باشد. همچنین پاسخ سریع و ظرفیت خازنی کم آن امکان استفاده در خطوط دیتا و مدارهای حساس را فراهم می‌کند.
کاربردها دیود زنر 3.9v smd
- تثبیت ولتاژ 3.9 ولت در مدارها
- محافظت ورودی میکروکنترلرها
- Clamping سیگنال در خطوط دیجیتال
- مرجع ولتاژ در مدارهای آنالوگ
- مدارهای مخابراتی و RF
- پروژه‌های الکترونیکی و بردهای SMD
نکات طراحی
- برای جلوگیری از آسیب دیدن دیود، استفاده از مقاومت سری برای محدود کردن جریان ضروری است.
- توان زنر باید متناسب با جریان عبوری انتخاب شود.
- قطبیت دیود هنگام مونتاژ SMD بررسی گردد.
- در مدارهای حساس می‌توان از خازن بای‌پس برای کاهش نویز استفاده کرد.
جمع‌بندی دیود زنر 3.9v smd
دیود زنر 3.9v smd یک قطعه کوچک اما بسیار کاربردی برای تثبیت ولتاژ و محافظت مدارهای الکترونیکی است. این دیود به دلیل ابعاد کم، پایداری مناسب و نصب آسان روی بردهای SMD در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد.
این محصول در فروشگاه الکترونیک کوثر با کیفیت مناسب و قابلیت استفاده در انواع مدارهای الکترونیکی عرضه می‌شود.
