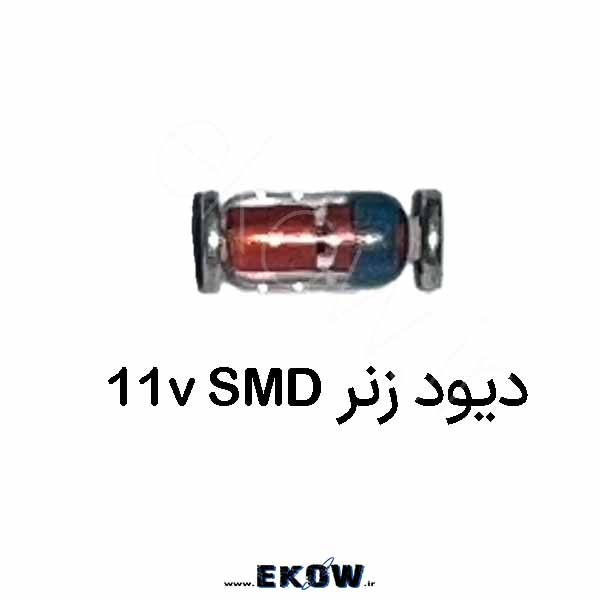

دیود زنر 11v smd

معرفی دیود زنر 11v smd

دیود زنر 11 ولت SMD یکی از قطعات مهم در طراحی مدارهایی است که به یک ولتاژ مرجع یا تثبیت‌شده در محدوده 11 ولت نیاز دارند. این دیود به گونه‌ای ساخته شده است که در بایاس معکوس و در ناحیه شکست زنری، ولتاژ دو سر خود را تقریباً ثابت نگه دارد. این ویژگی باعث شده است که دیود زنر ابزاری قدرتمند در تثبیت ولتاژ، محافظت از قطعات حساس و ایجاد رفرانس ولتاژ باشد.

نسخه SMD این دیود با اندازه کوچک و امکان نصب سطحی، به طور گسترده در تجهیزات الکترونیکی مدرن به کار می‌رود. پکیج‌های کوچک آن شامل SOD-123، SOD-323 و SOD-523 است که بسته به توان مصرفی و فضای برد انتخاب می‌شوند. این پکیج‌ها نصب سریع توسط دستگاه‌های SMT را ممکن کرده و کیفیت تولید را افزایش می‌دهند.

عملکرد دیود زنر 11 ولت

اصل عملکرد دیود زنر بر پدیده شکست در بایاس معکوس استوار است. هنگامی که ولتاژ معکوس اعمال شده از مقدار مشخصی فراتر رود، دیود وارد ناحیه شکست می‌شود و جریان از آن عبور می‌کند، اما ولتاژ دو سر دیود تقریباً ثابت باقی می‌ماند. به این مقدار، ولتاژ زنر گفته می‌شود.

در مدل 11 ولت، ولتاژ زنر در حدود 11V قرار دارد. این عدد به این معناست که اگر ولتاژ ورودی بیشتر از این مقدار شود، دیود جریان اضافی را عبور داده و از افزایش ولتاژ جلوگیری می‌کند. این موضوع برای حفاظت از ورودی آی‌سی‌ها، تنظیم‌کننده‌ها، میکروکنترلرها و مدارهای حساس بسیار حیاتی است.

کاربردهای دیود زنر 11V SMD

این دیود به دلیل سطح ولتاژ مناسب و طراحی کم‌حجم، در پروژه‌ها و تجهیزات الکترونیکی مختلف استفاده می‌شود. از جمله کاربردهای متداول آن عبارت‌اند از:

• تثبیت ولتاژ 11 ولت در مدارهای تغذیه کم‌جریان
• ایجاد مرجع ولتاژ در مدارهای آنالوگ
• محافظت از ورودی میکروکنترلرها در برابر ولتاژ اضافی
• استفاده به عنوان محدودکننده ولتاژ در خطوط سیگنال
• کاربرد در تجهیزات مخابراتی و صنعتی
• استفاده در بردهای کنترل و مانیتورینگ
• استفاده در ابزارهای اندازه‌گیری و سنسورها

پکیج‌های SMD رایج دیود زنر 11v smd

دیود زنر 11 ولت SMD در سه پکیج پرکاربرد عرضه می‌شود:

• SOD-123: مناسب برای توان‌های بالا و محیط‌های صنعتی
• SOD-323: ابعاد متوسط و انتخاب متداول برای تجهیزات دیجیتال
• SOD-523: بسیار کوچک و مناسب برای طراحی‌های فوق‌کم‌حجم

انتخاب پکیج به عواملی مانند توان مدار، جریان زنر و فضای PCB بستگی دارد.

نکات طراحی مدار با دیود زنر 11v smd

برای استفاده صحیح از دیود زنر، باید مقاومت سری مناسب انتخاب شود. این مقاومت وظیفه محدود کردن جریان عبوری از دیود را برعهده دارد. اگر جریان بیش از اندازه عبور کند، به دلیل افزایش توان تلفاتی، دیود دچار گرم شدن و آسیب خواهد شد.

توان تلفاتی دیود نیز باید به دقت محاسبه شود. اگر مدار شما در ولتاژهای بالا کار می‌کند، توان تلفاتی دیود ممکن است زیاد شود و لازم است از پکیج‌های بزرگ‌تر مانند SOD-123 استفاده کنید. همچنین انتخاب تلرانس مناسب برای کاربردهای دقیق ضروری است.

مزایای استفاده از دیود زنر 11 ولت SMD

• ابعاد کوچک و مناسب برای بردهای فشرده
• پایداری مناسب در ولتاژ 11 ولت
• عملکرد دقیق در تثبیت و محدودسازی ولتاژ
• قیمت مقرون‌به‌صرفه و در دسترس بودن گسترده
• مصرف توان پایین
• مناسب برای مدارات حساس و دیجیتال

جمع‌بندی دیود زنر 11v smd

دیود زنر 11 ولت SMD یکی از قطعات مهم در پروژه‌های الکترونیکی است که وظیفه تثبیت و محدودسازی ولتاژ را برعهده دارد. این دیود با پایداری بالا، عملکرد دقیق و اندازه کوچک، گزینه‌ای مناسب برای انواع طراحی‌ها از جمله منابع تغذیه، مدارات حفاظتی و سیستم‌های اندازه‌گیری است. توجه به توان تلفاتی، جریان کاری و انتخاب پکیج مناسب از نکات کلیدی در استفاده صحیح از این دیود محسوب می‌شود.
