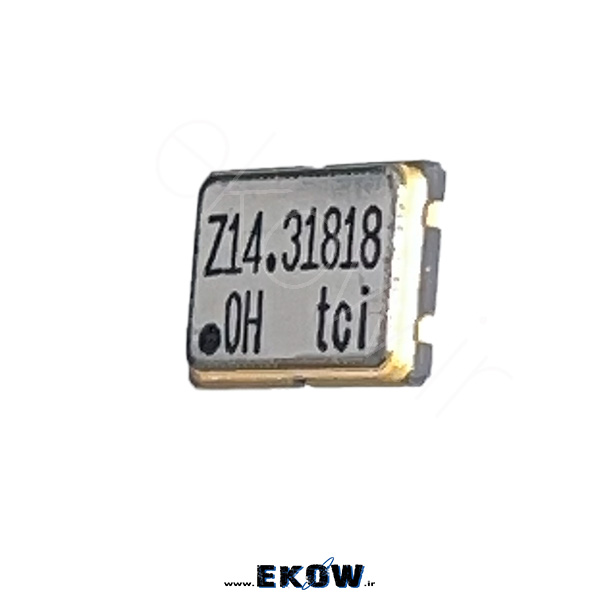

اسیلاتور 4 پین 14.31818MHz
778.140 ﷼
اسیلاتور 4 پین 14.31818MHz یک منبع کلاک دقیق و پایدار است که برای تولید سیگنال مربعی با فرکانس ثابت در سیستمهای دیجیتال، مخابراتی و پردازشی استفاده میشود. این نوع اسیلاتور برخلاف کریستال خام، دارای مدار نوسانساز داخلی بوده و تنها با تغذیه مناسب، خروجی کلاک آماده و پایدار ارائه میدهد. فرکانس 14.031818MHz بهطور خاص در سیستمهای مخابرات داده، UARTهای خاص، و مدارهای زمانبندی دقیق کاربرد دارد.
مشخصات فنی:
نوع قطعه: Crystal Oscillator
فرکانس نامی: 14.031818 MHz
تعداد پایه: 4 پین
نوع خروجی: CMOS / TTL Compatible
ولتاژ تغذیه: 5V (مدلهای رایج)
پایداری فرکانس: ±20ppm تا ±50ppm
Duty Cycle: 45% ~ 55%
Rise/Fall Time: < 10ns
جریان مصرفی: 20mA ~ 40mA
نوع بستهبندی: DIP‑14 / Metal Can / SMD (بسته به مدل)
دمای کاری: 0°C تا +70°C (Industrial: −40°C تا +85°C)
نوع سیگنال خروجی: Square Wave
کاربرد: Clock Generation، Timing Reference
رنگ بدنه: نقرهای یا مشکی
10 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
بررسی تخصصی اسیلاتور 4 پین 14.31818MHz و نقش آن در تولید کلاک دقیق
اسیلاتور 4 پین 14.31818MHz یکی از منابع کلاک دقیق در سیستمهای دیجیتال کلاسیک و صنعتی محسوب میشود که برای تولید سیگنال زمانبندی پایدار و کمنویز طراحی شده است. برخلاف کریستالهای دوپین که نیازمند مدار نوسانساز خارجی هستند، این اسیلاتور دارای مدار نوسانساز، تقویتکننده و بافر خروجی داخلی بوده و تنها با اعمال ولتاژ تغذیه، سیگنال کلاک آماده ارائه میدهد.
فرکانس 14.031818MHz یک مقدار خاص و مهندسیشده است که در بسیاری از سیستمهای مخابرات داده و مدارهای ارتباطی بهکار میرود. این فرکانس بهگونهای انتخاب شده که تقسیمپذیری دقیقی برای نرخهای استاندارد ارتباط سریال فراهم کند و خطای زمانی تجمعی را به حداقل برساند.
ساختار داخلی و معماری عملکردی اسیلاتور 4 پین 14.31818MHz
در ساختار داخلی اسیلاتور 4 پین، یک کریستال کوارتز با کیفیت بالا به همراه تقویتکننده حلقه بسته (Loop Amplifier) و شبکه فیدبک دقیق بهکار گرفته شده است. مدار داخلی بهگونهای طراحی شده که نوسان پایدار حتی در شرایط تغییر ولتاژ و دما حفظ شود.
پایههای این اسیلاتور معمولاً شامل Vcc، GND، Output و Enable/NC هستند. خروجی توسط یک بافر داخلی تقویت شده و قادر است ورودیهای TTL یا CMOS را بدون نیاز به تقویتکننده خارجی درایو کند. این موضوع باعث کاهش پیچیدگی طراحی و افزایش اطمینان عملکرد سیستم میشود.
پایداری فرکانس و مشخصات زمانی
یکی از مهمترین پارامترهای اسیلاتور 4 پین 14.31818MHz پایداری فرکانس آن است. این پایداری معمولاً در محدوده ±20ppm تا ±50ppm تعریف میشود و شامل تغییرات ناشی از دما، ولتاژ تغذیه و گذر زمان است.
Duty Cycle خروجی معمولاً در بازه 45 تا 55 درصد قرار دارد که برای اکثر مدارهای دیجیتال ایدهآل است. همچنین زمانهای Rise و Fall کوتاه، امکان کار در فرکانسهای بالا و کاهش jitter زمانی را فراهم میکنند.
مزایای استفاده از اسیلاتور 4 پین 14.31818MHz نسبت به کریستال خام
استفاده از اسیلاتور 4 پین بهجای کریستال دوپین مزایای مهندسی قابلتوجهی دارد. از جمله این مزایا میتوان به راهاندازی سریعتر، حذف وابستگی به پارامترهای داخلی آیسی میزبان، کاهش نویز فاز و افزایش دقت فرکانس اشاره کرد.
در سیستمهایی که چندین ماژول دیجیتال نیازمند کلاک مشترک هستند، استفاده از اسیلاتور مستقل باعث افزایش هماهنگی زمانی و کاهش خطاهای ارتباطی میشود.
کاربردهای مهندسی اسیلاتور 4 پین 14.31818MHz
این اسیلاتور در کاربردهای تخصصی زیر مورد استفاده قرار میگیرد:
- سیستمهای ارتباط سریال دقیق
- مدارهای مخابرات داده
- تولید کلاک برای میکروکنترلرها
- بردهای صنعتی و کنترلی
- سیستمهای اندازهگیری دیجیتال
- مدارهای زمانبندی حساس
نکات طراحی حرفهای
در طراحی مدار با اسیلاتور 4 پین 14.31818MHz ، استفاده از خازن بایپس 100nF نزدیک پایه Vcc الزامی است. مسیر خروجی کلاک باید کوتاه و دور از خطوط پرنویز طراحی شود تا jitter و EMI کاهش یابد. در صورت وجود پایه Enable، کنترل صحیح آن میتواند مصرف توان را در حالتهای غیرفعال کاهش دهد.
جمعبندی نهایی
اسیلاتور 4 پین 14.31818MHz یک منبع کلاک دقیق، پایدار و قابلاعتماد است که نقش حیاتی در عملکرد صحیح سیستمهای دیجیتال و مخابراتی ایفا میکند. این قطعه با حذف پیچیدگی مدار نوسانساز خارجی، طراحی را سادهتر و عملکرد را پایدارتر میسازد.
