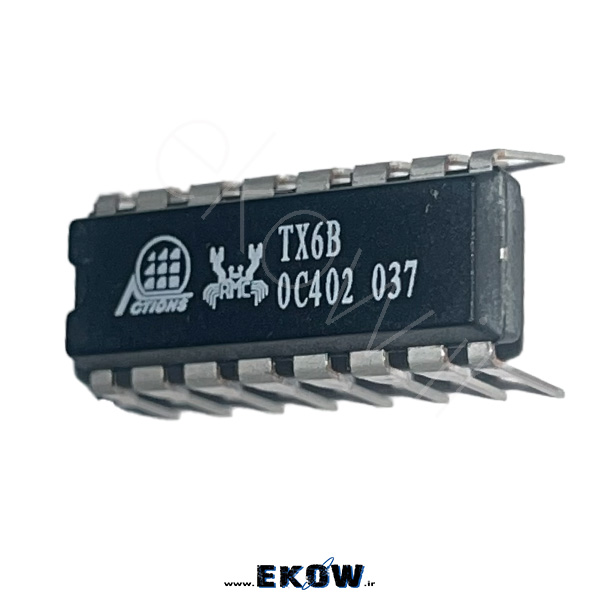

آی سی TX6B

بررسی تخصصی آی سی TX6B و نقش آن در منابع تغذیه سوئیچینگ

آی سی TX6B یکی از آی‌سی‌های پرکاربرد در طراحی منابع تغذیه سوئیچینگ اقتصادی و نیمه‌صنعتی است. این آی‌سی به‌عنوان یک کنترل‌کننده PWM عمل می‌کند و وظیفه اصلی آن، کنترل فرآیند قطع و وصل ترانزیستور سوئیچینگ در مدار SMPS است. به کمک TX6B می‌توان ولتاژ خروجی پایدار، راندمان مناسب و مصرف انرژی بهینه را در منبع تغذیه فراهم کرد.

در بسیاری از شارژرها، آداپتورهای برق و منابع تغذیه کوچک، از آی‌سی TX6B به دلیل سادگی طراحی و هزینه پایین استفاده می‌شود.

ساختار و عملکرد داخلی TX6B

ساختار داخلی آی‌سی TX6B به‌گونه‌ای طراحی شده که بتواند سیگنال PWM پایدار با فرکانس مشخص تولید کند. این سیگنال برای راه‌اندازی ترانزیستور یا MOSFET قدرت در بخش اولیه منبع تغذیه استفاده می‌شود.

TX6B با دریافت فیدبک از خروجی منبع تغذیه، میزان پهنای پالس (Duty Cycle) را تنظیم کرده و به این ترتیب ولتاژ خروجی را در محدوده مشخص نگه می‌دارد. این فرآیند باعث افزایش پایداری و کاهش نوسانات ولتاژ می‌شود.

کاربردهای رایج آی سی TX6B

آی سی TX6B به دلیل ماهیت کنترلی خود، در کاربردهای متنوعی مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ (SMPS)
• شارژرهای موبایل و دستگاه‌های الکترونیکی
• آداپتورهای AC‑DC
• مدارهای تغذیه تجهیزات مصرفی
• بردهای تغذیه اقتصادی
• پروژه‌های آموزشی الکترونیک قدرت

این گستردگی کاربرد، TX6B را به یکی از آی‌سی‌های محبوب در بازار قطعات الکترونیکی تبدیل کرده است.

مزایای استفاده از TX6B در طراحی SMPS

استفاده از آی‌سی TX6B مزایای قابل توجهی برای طراحان مدار دارد:

• سادگی طراحی مدار
• کاهش تعداد قطعات جانبی
• مصرف انرژی پایین
• پایداری مناسب ولتاژ خروجی
• مناسب برای تولید انبوه

این مزایا باعث می‌شود TX6B گزینه‌ای مناسب برای منابع تغذیه کم‌هزینه و قابل اعتماد باشد.

نکات مهم در طراحی مدار با آی سی TX6B

در هنگام طراحی مدار با آی سی TX6B ، توجه به بخش فیدبک و فیلترینگ خروجی اهمیت زیادی دارد. استفاده از خازن‌ها و سلف‌های مناسب باعث کاهش ریپل ولتاژ و افزایش کیفیت خروجی می‌شود.

همچنین رعایت فاصله ایزولاسیون در منابع تغذیه AC‑DC و طراحی صحیح ترانسفورماتور سوئیچینگ، نقش مهمی در عملکرد ایمن مدار دارد.

دیتاشیت و اطلاعات فنی آی سی TX6B

برای طراحی دقیق و اصولی، مطالعه دیتاشیت آی‌سی TX6B ضروری است. دیتاشیت شامل اطلاعاتی مانند ولتاژ راه‌اندازی، فرکانس کاری، پین‌آوت و محدودیت‌های الکتریکی است که باید در طراحی مدار لحاظ شوند.

جمع‌بندی نهایی

در مجموع، آی سی TX6B یک کنترل‌کننده PWM ساده، اقتصادی و کاربردی برای منابع تغذیه سوئیچینگ است. اگر به دنبال طراحی یا تعمیر شارژر، آداپتور یا SMPS کم‌هزینه هستید، TX6B می‌تواند انتخابی مناسب، مقرون‌به‌صرفه و قابل اعتماد باشد.
