آی سی DS1307

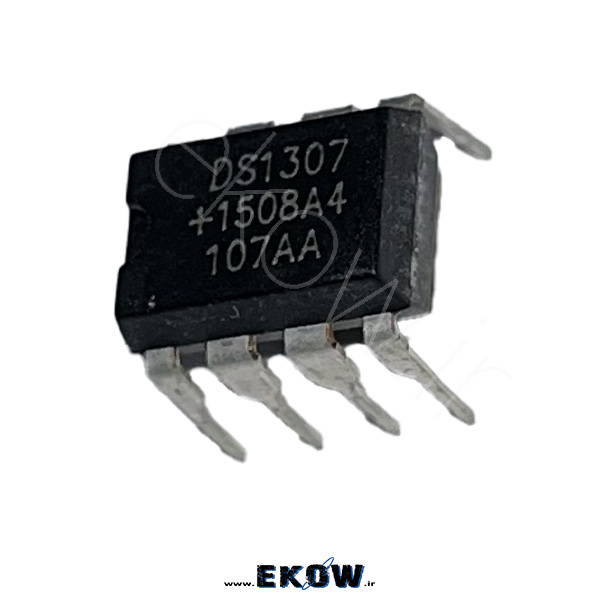

معرفی آی سی DS1307

آی سی DS1307 یکی از شناخته‌شده‌ترین تراشه‌های RTC (Real Time Clock) در دنیای الکترونیک است. این آی‌سی به عنوان یک ساعت و تقویم زمان واقعی طراحی شده تا بتواند اطلاعات مربوط به زمان، تاریخ، روز هفته و سال را با دقت بالا ذخیره و حفظ کند. یکی از ویژگی‌های برجسته‌ی آن پشتیبانی از باتری پشتیبان است که باعث می‌شود حتی در صورت قطع برق، ساعت داخلی بدون از دست رفتن اطلاعات به کار خود ادامه دهد.

DS1307 از رابط I2C برای ارتباط با میکروکنترلرها استفاده می‌کند. این رابط باعث می‌شود بتوان به‌راحتی از آن در پروژه‌های مبتنی بر Arduino، AVR، ESP8266، ESP32، PIC و Raspberry Pi بهره برد. این تراشه در بسیاری از ساعت‌های دیجیتال، دستگاه‌های اندازه‌گیری زمان، و سیستم‌های هوشمند مورد استفاده قرار می‌گیرد.

ساختار و عملکرد آی سی DS1307

آی سی DS1307 دارای یک نوسان‌ساز داخلی است که با استفاده از کریستال ۳۲.۷۶۸ کیلوهرتز، زمان را به‌صورت دقیق تولید می‌کند. این کریستال مشابه همان چیزی است که در ساعت‌های کوارتز استفاده می‌شود. داده‌های زمان و تاریخ در حافظه داخلی آی‌سی ذخیره شده و از طریق رابط I2C قابل خواندن و نوشتن هستند.

این آی‌سی قادر است اطلاعات زیر را در خود نگه دارد:

• ثانیه، دقیقه و ساعت
• روز هفته (Monday تا Sunday)
• تاریخ، ماه و سال
• فرمت زمان ۱۲ یا ۲۴ ساعته

علاوه بر این، تراشه دارای حافظه SRAM با ظرفیت ۵۶ بایت است که کاربر می‌تواند از آن برای ذخیره داده‌های دلخواه مانند پارامترهای پیکربندی، وضعیت سنسورها یا تنظیمات دستگاه استفاده کند.

ویژگی‌های مهم آی سی DS1307

یکی از مزیت‌های مهم آی سی DS1307، پشتیبانی از باتری پشتیبان (Backup Battery) است. این ویژگی باعث می‌شود حتی زمانی که منبع تغذیه اصلی قطع می‌شود، تراشه از طریق باتری لیتیومی کوچک (معمولاً CR2032) به کار خود ادامه دهد. در نتیجه، زمان و تاریخ هرگز از بین نمی‌روند و پس از روشن شدن دوباره سیستم، ساعت دقیق باقی می‌ماند.

همچنین مصرف توان بسیار پایین این آی‌سی (در حد چند میکروآمپر در حالت استندبای) باعث می‌شود که باتری برای مدت طولانی – حتی تا چند سال – دوام داشته باشد. این ویژگی برای کاربردهای IoT و سیستم‌هایی که باید به‌صورت طولانی‌مدت بدون اتصال برق کار کنند، بسیار ایده‌آل است.

نحوه ارتباط آی سی DS1307 با میکروکنترلر

ارتباط بین DS1307 و میکروکنترلر از طریق دو خط داده SDA و SCL برقرار می‌شود. این دو پایه در کنار ولتاژ تغذیه (VCC) و زمین (GND) تنها اتصالات ضروری برای عملکرد تراشه هستند. از آنجایی که رابط I2C به‌صورت آدرس‌دهی عمل می‌کند، می‌توان چندین دستگاه مختلف را روی یک گذرگاه مشترک متصل کرد، که این قابلیت برای پروژه‌های چندمنظوره بسیار کاربردی است.

در پروژه‌های آردوینو، معمولاً از کتابخانه RTClib استفاده می‌شود که تمام توابع لازم برای خواندن و نوشتن زمان از DS1307 را فراهم می‌کند. فقط کافی است آدرس I2C تراشه (0x68) مشخص شود تا بتوان داده‌های زمان واقعی را در برنامه استفاده کرد.

کاربردهای آی‌سی DS1307 در پروژه‌های مختلف

به‌دلیل سادگی و دقت بالا، DS1307 یکی از پرکاربردترین تراشه‌های RTC در پروژه‌های الکترونیکی است. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• ساعت دیجیتال با نمایشگر LCD یا LED
• دیتالاگرها برای ثبت زمان وقوع داده‌ها
• سیستم‌های هوشمند خانگی (Home Automation)
• دستگاه‌های کنترل صنعتی و PLC
• سیستم‌های هشدار و زمان‌بندی (Alarm Systems)
• پروژه‌های اینترنت اشیا (IoT)

مقایسه DS1307 با DS3231

تراشه DS3231 نسخه پیشرفته‌تری از DS1307 است که دارای نوسان‌ساز داخلی دماجبران‌شده و دقت بالاتری است. درحالی‌که DS1307 ممکن است در طول ماه چند ثانیه خطا داشته باشد، DS3231 دقتی در حد چند ثانیه در سال دارد. با این حال، DS1307 به‌دلیل قیمت پایین‌تر و سادگی استفاده، همچنان یکی از محبوب‌ترین گزینه‌ها برای کاربردهای آموزشی و عمومی است.

نکات طراحی مدار با آی سی DS1307

برای دستیابی به بهترین عملکرد، باید از کریستال با کیفیت ۳۲.۷۶۸ کیلوهرتز در کنار آی‌سی استفاده شود. همچنین قرار دادن خازن‌های ۱۰۰ نانوفاراد در نزدیکی پایه تغذیه می‌تواند به کاهش نویز کمک کند. هنگام استفاده از باتری پشتیبان، اتصال صحیح پایه VBAT ضروری است تا داده‌های زمانی حفظ شوند. بهتر است از سوکت باتری با کیفیت استفاده شود تا در طول زمان اتصال الکتریکی پایدار باقی بماند.

جمع‌بندی آی سی DS1307

در مجموع، آی سی DS1307 یک تراشه‌ی دقیق، کم‌مصرف و مقرون‌به‌صرفه برای نگهداری زمان واقعی در پروژه‌های مختلف است. سادگی طراحی، پشتیبانی از باتری، و ارتباط آسان از طریق I2C باعث شده این آی‌سی به انتخابی ایده‌آل برای علاقه‌مندان و مهندسان الکترونیک تبدیل شود. اگر به دنبال ساخت ساعت دیجیتال، سیستم زمان‌بندی یا دیتالاگر دقیق هستید، DS1307 بهترین گزینه‌ی شماست.

منبع: Maxim Integrated
