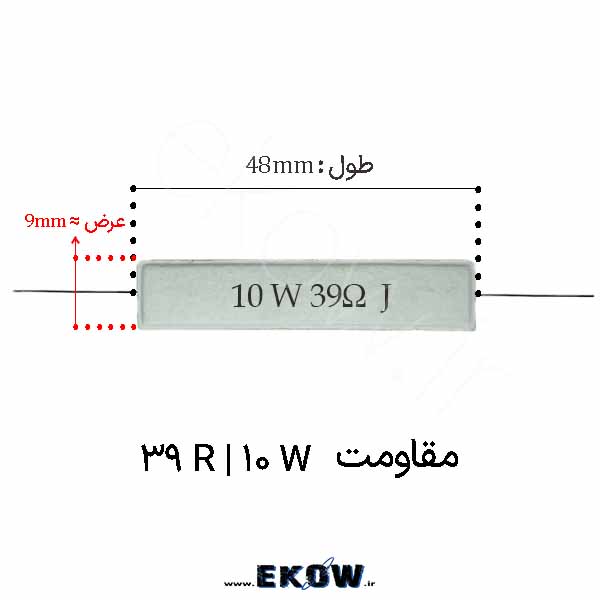

مقاومت آجری 10 وات 39 اهم ( 10W 39R)

معرفی مقاومت آجری 10 وات 39 اهم ( 10W 39R)

مقاومت آجری 10 وات 39 اهم ( 10W 39R) یکی از قطعات کلیدی و پرکاربرد در طراحی و تعمیرات مدارهای الکترونیکی صنعتی و سیستم‌های قدرت است. این قطعه به دلیل برخورداری از توان نامی 10 وات و بدنه مستحکم آجری، قادر است مقادیر قابل توجهی از انرژی الکتریکی را به انرژی حرارتی تبدیل کرده و بدون آسیب به ساختار داخلی خود، آن را در محیط منتشر سازد. مقدار مقاومتی 39 اهم کاربردهای متنوعی در کنترل ولتاژ و جریان داشته و به طراحان مدار اجازه می‌دهد تا رفتارهای گذرا و جریان‌های هجومی را به شکل بهینه‌ای کنترل کنند. استفاده از بدنه سیمانی نسوز به عنوان یک عایق مکانیکی و حرارتی قوی، ایمنی مدارها را در برابر خطاهای احتمالی و اضافه بار بسیار بالا می‌برد.

در مدارهای الکترونیکی امروزی، به ویژه سیستم‌هایی که با جریان‌های بالا یا نوسانات مداوم کار می‌کنند، انتخاب قطعات با پایداری حرارتی مناسب اهمیت حیاتی دارد. مقاومت آجری 10 وات 39 اهم ( 10W 39R) با تکیه بر استانداردهای ساخت بالا، پاسخگوی این نیاز است. ساختار عایق و نسوز این قطعه تضمین می‌کند که حتی در شرایط کارکرد طولانی مدت در حداکثر توان نامی، قطعه پایداری اهمی خود را حفظ کرده و دچار تغییرات ناگهانی در مقدار مقاومت نشود. این ثبات عملکردی، عمر مفید برد الکترونیکی را افزایش داده و از آسیب به قطعات حساس مجاور نظیر میکروکنترلرها، سنسورها و آی‌سی‌های پردازشی جلوگیری به عمل می‌آورد.

تکنولوژی ساخت سیم‌پیچی و هسته سرامیکی آلومینا

ساختار داخلی مقاومت آجری 10 وات 39 اهم ( 10W 36R به عنوان مرجع ساختار مشابه، اما در این محصول 39R) بر پایه فناوری سیم‌پیچی یا همان Wirewound استوار است. در این فناوری، یک رشته سیم آلیاژی با مقاومت مشخص و ضریب حرارتی بسیار پایین، با دقت بالا به دور یک استوانه سرامیکی پیچیده می‌شود. هسته سرامیکی استفاده شده در مقاومت آجری 10 وات 39 اهم ( 10W 39R) معمولاً از جنس سرامیک آلومینا است. آلومینا به دلیل هدایت حرارتی بسیار خوب و مقاومت بالا در برابر شوک‌های دمایی، بهترین گزینه برای قرارگیری در مرکز حرارتی مقاومت‌های سیمانی به شمار می‌رود.

استفاده از روش سیم‌پیچی باعث می‌شود که مقاومت بتواند بارهای الکتریکی ضربه‌ای و پالس‌های جریان بسیار قوی را بدون سوختن سیم تحمل کند. در مقایسه با مقاومت‌های لایه کربنی یا فیلم فلزی که در برابر شوک‌های جریانی لحظه‌ای به سرعت آسیب می‌بینند، مقاومت‌های سیم‌پیچی به دلیل ضخامت و جرم بیشتر سیم فلزی به کار رفته، ظرفیت حرارتی بالاتری داشته و حرارت را به تدریج به هسته سرامیکی و سپس به بدنه بیرونی انتقال می‌دهند. این ویژگی ساختاری، مقاومت آجری 10 وات 39 اهم ( 10W 39R) را برای کار در محیط‌های سخت صنعتی که نوسانات برق متداول است، کاملاً متمایز می‌سازد.

بدنه سیمانی نسوز و استانداردهای حفاظتی

بخش بیرونی مقاومت آجری 10 وات 39 اهم ( 10W 39R) از یک مکعب مستطیل سیمانی تشکیل شده است که با استفاده از مواد معدنی خاص و نسوز پر می‌شود. این بدنه سیمانی، سیم‌پیچ داخلی و هسته سرامیکی را به طور کامل در بر گرفته و آن‌ها را از تماس مستقیم با هوا، رطوبت و عوامل شیمیایی محیطی محافظت می‌کند. ویژگی ضد شعله یا Flameproof این پوسته سنگی-سیمانی باعث می‌شود که در صورت بروز اتصالی یا عبور جریان‌های بسیار فراتر از محدوده مجاز، مقاومت بدون ایجاد شعله، آتش‌سوزی یا انفجار، مدار را قطع کند یا به صورت یک فیوز حرارتی ایمن عمل کند.

علاوه بر جنبه‌های ایمنی حریق، پوشش سیمانی مقاومت آجری 10 وات 39 اهم ( 10W 39R) مقاومت مکانیکی فوق‌العاده‌ای به قطعه می‌بخشد. این ویژگی در تجهیزاتی که با لرزش‌های مداوم روبه‌رو هستند، مانند موتورهای صنعتی، کمپرسورها و سیستم‌های حمل و نقل، اهمیت زیادی دارد. بدنه صلب سیمانی مانع از جابه‌جایی یا قطع شدن اتصالات داخلی سیم‌پیچ شده و کارکرد بی وقفه قطعه را در طولانی مدت تضمین می‌نماید.

کاربردهای مقاومت 39 اهم در سیستم‌های قدرت

مقدار 39 اهم در توان 10 وات، کاربردهای استراتژیک متعددی در مدارهای الکترونیکی دارد. یکی از این کاربردها، استفاده به عنوان مقاومت دشارژ یا تخلیه خازن است. در منابع تغذیه سوئیچینگ و اینورترها، خازن‌های الکترولیتی ولتاژ بالا پس از خاموش شدن دستگاه همچنان مقادیر خطرناکی از انرژی الکتریکی را در خود ذخیره نگه می‌دارند. قرار دادن مقاومت آجری 10 وات 39 اهم ( 10W 39R) به صورت موازی با این خازن‌ها باعث می‌شود که بار الکتریکی ذخیره شده پس از قطع برق به سرعت و به صورت ایمن تخلیه شود و خطرات برق‌گرفتگی برای تکنسین‌های تعمیرات از بین برود.

از دیگر کاربردهای مهم این قطعه می‌توان به استفاده در بخش‌های ورودی برق و منابع تغذیه به عنوان محدودکننده جریان اولیه اشاره کرد. مقاومت آجری 10 وات 39 اهم ( 10W 39R) با قرارگیری در مسیر جریان، از عبور جریان‌های ضربه‌ای شدید در لحظه کلید زنی جلوگیری می‌کند. همچنین در سیستم‌های کنترل دور موتور (اینورترها و درایورها) این مقاومت می‌تواند به عنوان بخشی از مدار ترمز الکتریکی یا اتلاف انرژی برگشتی موتور در توان‌های پایین‌تر مورد استفاده قرار گیرد تا ولتاژ لینک دی‌سی از حد مجاز فراتر نرود.

عملکرد مقاومت در مدارهای سافت‌استارت

مدارهای سافت‌استارت یا راه‌انداز نرم وظیفه دارند موتورهای الکتریکی و ترانسفورماتورهای بزرگ را بدون ایجاد افت ولتاژ شدید در شبکه و بدون آسیب به کلیدهای قدرت راه‌اندازی کنند. در لحظه اولیه روشن شدن، به دلیل عدم وجود نیروی ضد محرکه در موتور یا عدم مغناطیس شدن کامل هسته ترانسفورماتور، جریان بسیار بالایی از شبکه کشیده می‌شود. قرار دادن مقاومت آجری 10 وات 39 اهم ( 10W 39R) در مسیر راه‌اندازی اولیه، این جریان هجومی را به شدت کاهش داده و زمان کافی برای پایدار شدن شرایط مدار را فراهم می‌کند.

پس از گذشت چند میلی‌ثانیه تا چند ثانیه و رسیدن مدار به شرایط پایدار، یک رله یا کنتاکتور با مقاومت آجری 10 وات 39 اهم ( 10W 39R) موازی شده و آن را از مدار خارج می‌کند تا جریان اصلی بدون تلفات اضافی از مسیر رله عبور کند. انتخاب مقدار 39 اهم به همراه توان 10 وات تضمین می‌کند که مقاومت در همان چند لحظه کوتاه عبور جریان شدید، حرارت تولید شده را در جرم فیزیکی خود جذب کرده و بدون هیچ‌گونه خرابی وظیفه خود را به پایان برساند.

شبکه‌های حفاظتی اسنابر RC

در مدارهای سوئیچینگ فرکانس بالا و سیستم‌های کنترل بار با استفاده از ترایاک، تریستور و ماسفت، قطع و وصل‌های سریع بارهای سلفی منجر به تولید ولتاژهای برگشتی بسیار بالا و نویزهای ضربه‌ای شدید (Spikes) می‌شود. این نوسانات ولتاژی می‌توانند دی‌الکتریک قطعات نیمه‌هادی را تخریب کرده و باعث سوختن ناگهانی سوئیچ‌های قدرت شوند. برای رفع این مشکل، از مدارهای حفاظتی اسنابر استفاده می‌شود که از ترکیب یک خازن و یک مقاومت سری تشکیل شده‌اند.

مقاومت آجری 10 وات 39 اهم ( 10W 39R) به دلیل ویژگی‌های خاص فرکانسی و توان بالای خود، انتخابی ایده‌آل برای استفاده در این شبکه‌های اسنابر است. این مقاومت انرژی ناشی از پالس‌های فرکانس بالا را جذب کرده و به گرما تبدیل می‌کند و مانع از رسیدن این ولتاژهای مخرب به پایه‌های حساس نیمه‌هادی‌ها می‌شود. پایداری حرارتی بالای مقاومت آجری 10 وات 39 اهم ( 10W 39R) در فرکانس‌های کاری مداوم، کارکرد صحیح شبکه اسنابر را در تمام طول عمر دستگاه تضمین می‌کند.

نکات طلایی نصب و مدیریت حرارت

اگرچه مقاومت آجری 10 وات 39 اهم ( 10W 39R) برای کار در شرایط دمایی سخت طراحی شده است، اما بازدهی و طول عمر واقعی آن به شدت تحت تأثیر نحوه نصب و دفع حرارت در محیط کارکرد قرار دارد. هنگام طراحی فیبر مدار چاپی (PCB)، طراحان باید توجه داشته باشند که این مقاومت به دلیل اتلاف حرارتی بالا نباید مستقیماً بر روی سطح برد چسبانده شود. نصب چسبیده قطعه به برد می‌تواند به دلیل انتقال حرارت مداوم، باعث سوختن، تغییر رنگ یا ترک خوردن مسیرهای مسی فیبر و حتی آسیب به قلع‌آمیزی پایه‌ها شود.

برای پیشگیری از این مشکلات، پیشنهاد می‌شود مقاومت آجری 10 وات 39 اهم ( 10W 39R) با فاصله‌ای در حدود 3 الی 5 میلی‌متر بالاتر از سطح برد لحیم شود. این فاصله هوایی به هوا اجازه می‌دهد تا به صورت طبیعی در اطراف بدنه سیمانی جریان یافته و قطعه را خنک کند. همچنین در دستگاه‌هایی که محفظه بسته دارند، تعبیه شیارهای تهویه هوا یا استفاده از فن‌های خنک‌کننده کوچک در نزدیکی مقاومت‌های توان بالا، پایداری دمایی کل سیستم را بهبود بخشیده و از تجمع حرارت در داخل جعبه جلوگیری می‌کند.

پایه‌های محوری با روکش قلع و اتصالات الکتریکی

مقاومت آجری 10 وات 39 اهم ( 10W 39R) مجهز به پایه‌های ضخیم و محوری (Axial) است که با آلیاژ قلع باکیفیت روکش شده‌اند. این پایه‌ها به گونه‌ای طراحی شده‌اند که جریان‌های بالا را بدون افت ولتاژ و بدون گرم شدن پایه انتقال دهند. روکش قلع علاوه بر جلوگیری از اکسیداسیون پایه‌ها در طول انبارداری، فرآیند لحیم‌کاری را بسیار آسان و سریع می‌کند و چسبندگی قلع را در اتصالات دستی یا خطوط مونتاژ وان قلع بهبود می‌بخشد.

ضخامت پایه‌های مقاومت آجری 10 وات 39 اهم ( 10W 39R) به تثبیت مکانیکی قطعه بر روی برد کمک فراوانی می‌کند. از آنجایی که قطعات توان بالا وزن بیشتری نسبت به قطعات معمولی دارند، پایه‌های قوی مانع از شل شدن لحیم و قطع شدن اتصالات در اثر تکان‌های مکانیکی و ضربه در حین جابه‌جایی دستگاه می‌شوند. این ویژگی به ویژه در بردهای خودرویی، لوازم خانگی بزرگ مانند ماشین لباسشویی و ظرفشویی و همچنین بردهای آسانسور از اهمیت بالایی برخوردار است.

راهنمای خرید و انتخاب توان مناسب

در هنگام خرید مقاومت آجری 10 وات 39 اهم ( 10W 39R) همواره باید به پارامترهای محیطی و فرمول‌های توان توجه داشت. توان نامی 10 وات مشخص شده برای این قطعه، حداکثر توانی است که مقاومت می‌تواند در دمای استاندارد اتاق (معمولاً 25 درجه سانتی‌گراد) اتلاف کند. با افزایش دمای محیط کارکرد دستگاه الکترونیکی، توانایی اتلاف حرارت مقاومت کاهش می‌یابد که به این پدیده Derating یا کاهش توان در اثر دما گفته می‌شود.

بنابراین، مهندسان و تعمیرکاران باید همواره حاشیه اطمینانی در حدود 30 تا 50 درصد در محاسبات توان خود اعمال کنند. به عنوان مثال، اگر در یک مدار توان تلفاتی محاسبه شده برای مقاومت حدود 5 الی 7 وات باشد، انتخاب مقاومت آجری 10 وات 39 اهم ( 10W 39R) به دلیل داشتن حاشیه اطمینان دمایی، انتخابی بسیار هوشمندانه و ایمن خواهد بود و کارکرد طولانی مدت قطعه را بدون افت مشخصات تضمین خواهد کرد.

نتیجه‌گیری و جمع‌بندی مقاومت آجری 10 وات 39 اهم ( 10W 39R)

مقاومت آجری 10 وات 39 اهم ( 10W 39R) با تکیه بر ویژگی‌های منحصربه‌فرد ساختاری خود از جمله فناوری سیم‌پیچی پیشرفته، هسته سرامیکی آلومینا با انتقال حرارت عالی، پایه‌های محوری مستحکم و بدنه سیمانی کاملاً نسوز و ضد شعله، یکی از بهترین و قابل اعتمادترین قطعات برای مدارهای الکترونیک قدرت است. چه برای ساخت مدارهای راه‌انداز نرم و حفاظت از سوئیچ‌های نیمه‌هادی و چه برای سیستم‌های دشارژ خازن و تست بار، این مقاومت کارایی فوق‌العاده و ایمنی کاملی را ارائه می‌دهد.

انتخاب مقاومت آجری 10 وات 39 اهم ( 10W 39R) به عنوان یک المان حفاظتی و کنترلی، هزینه‌های ناشی از خرابی دستگاه و تعمیرات بعدی را به طور چشمگیری کاهش می‌دهد. کیفیت یکنواخت ساخت، پایداری مقدار اهمی در شرایط حرارتی مختلف و طول عمر بالای قطعه در شرایط کارکرد سخت، آن را به انتخابی اول برای مهندسان الکترونیک، طراحان بردهای صنعتی و تکنسین‌های تعمیرات تبدیل کرده است.
