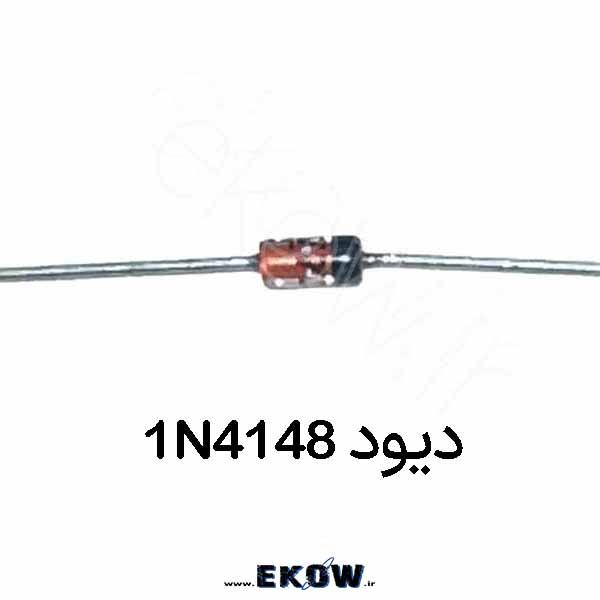

دیود 1N4148
18.612 ﷼
دیود 1N4148 یک دیود سیگنال سریع (Fast Switching Diode) بسیار پرکاربرد در مدارهای الکترونیکی است که برای سوئیچینگ سریع، محافظت مدار و پردازش سیگنال استفاده می‌شود. این دیود به دلیل زمان بازیابی بسیار سریع، جریان نشتی کم و قابلیت کار در فرکانس‌های بالا در مدارهای دیجیتال، منابع تغذیه، مدارهای منطقی و تجهیزات مخابراتی کاربرد گسترده‌ای دارد. نسخه SMD این دیود معمولاً با پکیج SOD‑123 ، SOD‑323 یا SOD‑523 عرضه می‌شود و برای طراحی بردهای فشرده بسیار مناسب است.
مشخصات فنی دیود 1N4148
- نوع قطعه: دیود سوئیچینگ سریع
- مدل: 1N4148
- نوع دیود: Silicon Fast Switching Diode
- نوع نصب: SMD
- پکیج‌های رایج: SOD‑123 ، SOD‑323 ، SOD‑523
- حداکثر ولتاژ معکوس (VR): 100 ولت
- حداکثر جریان مستقیم (IF): 150 میلی‌آمپر
- جریان لحظه‌ای (Peak Forward Current): 300 میلی‌آمپر
- ولتاژ مستقیم (VF): حدود 0.7 تا 1 ولت
- زمان بازیابی معکوس: حدود 4 نانوثانیه
- جریان نشتی معکوس: بسیار کم (در حد نانوآمپر)
- محدوده دمای کاری: −65 تا +150 درجه سانتی‌گراد
- جنس نیمه‌هادی: سیلیکون
- کاربرد اصلی: سوئیچینگ سریع و پردازش سیگنال
2208 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی دیود 1N4148
دیود 1N4148 یکی از پرکاربردترین دیودهای سیگنال در دنیای الکترونیک است که به دلیل سرعت سوئیچینگ بالا و عملکرد پایدار در مدارهای مختلف استفاده می‌شود. این دیود از نوع سیلیکونی بوده و برای انتقال سریع سیگنال‌های الکترونیکی طراحی شده است.
به دلیل زمان بازیابی معکوس بسیار کوتاه، دیود 1N4148 قادر است در فرکانس‌های بالا عملکرد مناسبی داشته باشد. همین ویژگی باعث شده تا این دیود در مدارهای دیجیتال، مدارهای منطقی، تجهیزات مخابراتی و مدارهای پردازش سیگنال کاربرد فراوانی پیدا کند.
عملکرد دیود 1N4148
دیودها قطعات نیمه‌هادی هستند که جریان الکتریکی را تنها در یک جهت عبور می‌دهند. در دیود 1N4148 این ویژگی با سرعت بسیار بالا انجام می‌شود. زمانی که ولتاژ در جهت مستقیم به دیود اعمال شود، جریان عبور می‌کند و در جهت معکوس تقریباً هیچ جریانی عبور نخواهد کرد.
به دلیل سرعت بالای تغییر حالت، این دیود برای مدارهایی که نیاز به پاسخ سریع دارند بسیار مناسب است. در بسیاری از مدارهای دیجیتال و سوئیچینگ، استفاده از دیودهای کند می‌تواند باعث اختلال در عملکرد مدار شود، اما 1N4148 این مشکل را برطرف می‌کند.
ویژگی‌های مهم دیود 1N4148
- سرعت سوئیچینگ بسیار بالا
- جریان نشتی معکوس بسیار کم
- قابلیت کار در فرکانس‌های بالا
- ابعاد کوچک و مناسب برای بردهای فشرده
- پایداری بالا در دماهای مختلف
- قیمت اقتصادی و در دسترس بودن
کاربردهای دیود 1N4148
دیود 1N4148 به دلیل ویژگی‌های الکتریکی مناسب در طیف وسیعی از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این قطعه یکی از دیودهای استاندارد در طراحی مدارهای دیجیتال و آنالوگ محسوب می‌شود.
- مدارهای سوئیچینگ سریع
- مدارهای منطقی دیجیتال
- مدارهای محافظ سیگنال
- مدارهای کلمپ و محدودکننده ولتاژ
- مدارهای مخابراتی
- مدارهای پردازش سیگنال
- منابع تغذیه و مدارهای کنترلی
مزایای نسخه SMD
- اشغال فضای کمتر روی برد
- مناسب برای مونتاژ اتوماتیک
- قابلیت استفاده در بردهای فشرده
- بهبود عملکرد در مدارهای فرکانس بالا
جمع‌بندی
دیود 1N4148 یکی از رایج‌ترین و پرکاربردترین دیودهای سیگنال در صنعت الکترونیک است. سرعت سوئیچینگ بالا، پایداری مناسب و ابعاد کوچک باعث شده این قطعه در بسیاری از مدارهای الکترونیکی مورد استفاده قرار گیرد. اگر به دنبال یک دیود سریع و قابل اعتماد برای مدارهای سیگنال و سوئیچینگ هستید، 1N4148 یکی از بهترین انتخاب‌ها خواهد بود.
