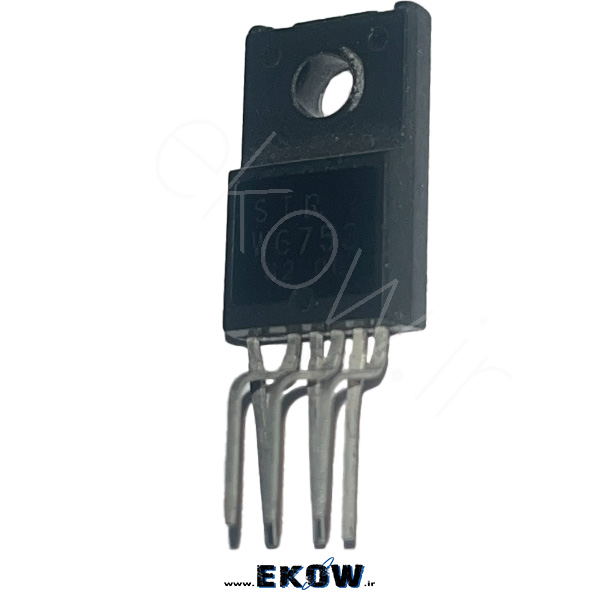

آی سی W6753

بررسی تخصصی آی سی W6753 و نقش آن در منابع تغذیه سوئیچینگ

آی سی W6753 یکی از کنترل‌کننده‌های PWM پرکاربرد در طراحی منابع تغذیه سوئیچینگ است که در بسیاری از آداپتورها، شارژرها و بردهای تغذیه تجهیزات الکترونیکی مشاهده می‌شود. این آی‌سی به‌طور خاص برای مبدل‌های AC به DC طراحی شده و با استفاده از توپولوژی فلای‌بک، امکان تبدیل انرژی با راندمان مناسب را فراهم می‌کند.

در دنیای امروز که کاهش مصرف انرژی و افزایش پایداری منابع تغذیه اهمیت زیادی دارد، W6753 به‌عنوان یک آی‌سی اقتصادی و قابل اعتماد شناخته می‌شود. طراحی ساده و عملکرد قابل پیش‌بینی این آی‌سی، آن را به گزینه‌ای مناسب برای تولیدکنندگان و تعمیرکاران تبدیل کرده است.

ساختار داخلی و ویژگی‌های اصلی W6753

آی‌سی W6753 دارای ساختار داخلی یکپارچه شامل نوسان‌ساز، مدار PWM، مقایسه‌کننده ولتاژ و بخش‌های حفاظتی است. این یکپارچگی باعث کاهش تعداد قطعات جانبی در مدار شده و طراحی برد را ساده‌تر می‌کند. وجود مدارهای کنترلی داخلی باعث می‌شود عملکرد سوئیچینگ به‌صورت پایدار و قابل کنترل انجام شود.

یکی از مزایای مهم W6753، پایداری آن در شرایط بار مختلف است. این آی‌سی می‌تواند تغییرات بار را تشخیص داده و با تنظیم سیگنال PWM، ولتاژ خروجی را در محدوده مجاز نگه دارد. همچنین طراحی آن به‌گونه‌ای است که نویز سوئیچینگ را تا حد مناسبی کاهش می‌دهد.

کاربردهای متداول آی‌سی W6753

آی‌سی W6753 در طیف گسترده‌ای از منابع تغذیه و تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد. از جمله کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:

• منابع تغذیه سوئیچینگ AC-DC
• آداپتورهای برق
• شارژرهای ساده و عمومی
• برد تغذیه تلویزیون و مانیتور
• تجهیزات الکترونیکی خانگی
• پروژه‌های تعمیراتی منابع تغذیه

به دلیل ساختار ساده و عملکرد پایدار، W6753 در بسیاری از بردهای تغذیه ارزان‌قیمت و میان‌رده دیده می‌شود.

عملکرد آی سی W6753 در مدارهای فلای‌بک

در مدارهای فلای‌بک، آی سی W6753 نقش کلیدی در کنترل ترانزیستور سوئیچینگ ایفا می‌کند. این آی‌سی با تولید سیگنال PWM، زمان روشن و خاموش شدن کلید قدرت را تنظیم کرده و انرژی ذخیره‌شده در ترانسفورماتور را مدیریت می‌کند. این فرآیند باعث می‌شود ولتاژ خروجی پایدار و قابل اطمینان باشد.

فرکانس کاری ثابت W6753 به طراح کمک می‌کند تا طراحی فیلترها و ترانسفورماتور را ساده‌تر انجام دهد. همچنین این ویژگی موجب کاهش نوسانات ناخواسته و بهبود کیفیت خروجی می‌شود.

مزایای فنی آی سی W6753

آی‌سی W6753 دارای مزایای فنی متعددی است که آن را به انتخابی مناسب در طراحی SMPS تبدیل می‌کند:

• طراحی ساده و یکپارچه
• کاهش تعداد قطعات جانبی
• پایداری مناسب در شرایط کاری مختلف
• هزینه پایین و مقرون‌به‌صرفه
• مناسب برای تولید انبوه و تعمیرات

نکات مهم در طراحی مدار با آی سی W6753

در طراحی مدار با آی سی W6753، انتخاب صحیح قطعات جانبی مانند ترانسفورماتور فلای‌بک، خازن‌های خروجی و مقاومت‌های فیدبک اهمیت زیادی دارد. استفاده از خازن بای‌پس مناسب در پایه تغذیه و رعایت اصول زمین‌گذاری، نقش مهمی در کاهش نویز و افزایش پایداری مدار ایفا می‌کند.

همچنین رعایت فاصله‌های ایزولاسیون در بخش AC و DC مدار، برای ایمنی و عملکرد صحیح منبع تغذیه ضروری است. استفاده از هیت‌سینک مناسب برای ترانزیستور قدرت نیز توصیه می‌شود.

دیتاشیت و منابع فنی آی سی W6753

برای طراحی دقیق و حرفه‌ای، مطالعه دیتاشیت آی‌سی W6753 اهمیت زیادی دارد. دیتاشیت شامل اطلاعاتی مانند پین‌آوت، مشخصات الکتریکی، شرایط کاری و نمودارهای عملکردی است که به طراحان در بهینه‌سازی مدار کمک می‌کند.

جمع‌بندی نهایی

در مجموع، آی‌سی W6753 یک کنترل‌کننده PWM ساده، اقتصادی و قابل اعتماد برای منابع تغذیه سوئیچینگ است. این آی‌سی با طراحی یکپارچه، پایداری مناسب و هزینه پایین، گزینه‌ای مناسب برای آداپتورها، شارژرها و بردهای تغذیه تجهیزات الکترونیکی محسوب می‌شود.
