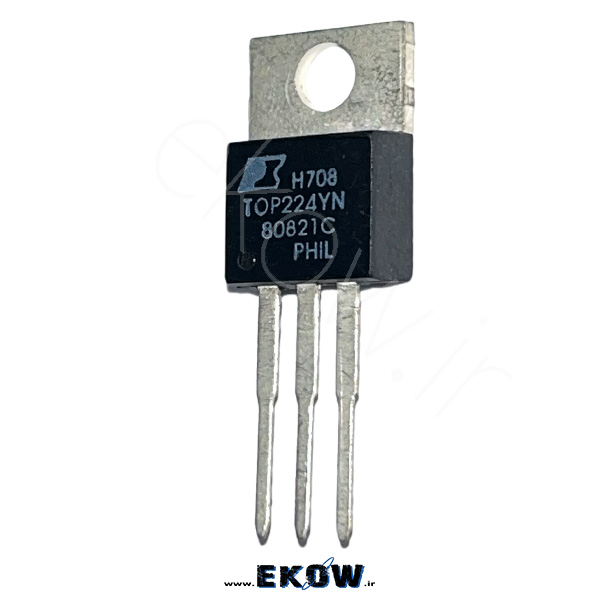

آی سی TOP224 فیلیپس

معرفی آی سی TOP224

آی سی TOP224 یکی از اعضای شناخته‌شده خانواده TOPSwitch است که برای طراحی منابع تغذیه سوئیچینگ آفلاین مورد استفاده قرار می‌گیرد. این آی سی با هدف ساده‌سازی طراحی پاور، کاهش قطعات جانبی و افزایش ایمنی مدار توسعه داده شده است. TOP224 به‌صورت گسترده در منابع تغذیه کم‌توان تا متوسط به کار می‌رود و به دلیل عملکرد پایدار، همچنان در بسیاری از بردهای الکترونیکی دیده می‌شود.

نقش TOP224 در منابع تغذیه سوئیچینگ

در یک منبع تغذیه سوئیچینگ فلای‌بک، کنترل دقیق انرژی منتقل‌شده از سمت اولیه به خروجی اهمیت بالایی دارد. آی سی TOP224 با استفاده از کنترل پهنای پالس، این فرآیند را به‌صورت دقیق مدیریت می‌کند. نتیجه این عملکرد، ولتاژ خروجی پایدار و کاهش تلفات انرژی در مدار است. این ویژگی برای تجهیزات حساس الکترونیکی اهمیت زیادی دارد.

ساختار داخلی و عملکرد آی سی

ساختار داخلی TOP224 شامل یک ترانزیستور قدرت ولتاژ بالا، اسیلاتور داخلی، مدار PWM و واحدهای حفاظتی است. این اجزا به‌صورت یکپارچه طراحی شده‌اند تا آی سی بتواند بدون نیاز به مدارهای کنترلی پیچیده خارجی، عملکردی پایدار داشته باشد. طراحی یکپارچه باعث کاهش احتمال خطا و افزایش طول عمر منبع تغذیه می‌شود.

سیستم‌های حفاظتی داخلی

یکی از مهم‌ترین مزایای آی سی TOP224 وجود سیستم‌های حفاظتی متنوع است. حفاظت در برابر اضافه‌جریان از آسیب دیدن ترانزیستور داخلی جلوگیری می‌کند. حفاظت حرارتی نیز در صورت افزایش بیش از حد دما، آی سی را به‌طور خودکار غیرفعال می‌کند. این ویژگی‌ها باعث می‌شوند منبع تغذیه در شرایط غیرعادی نیز ایمن باقی بماند.

مزایای طراحی با TOP224

استفاده از TOP224 در طراحی منابع تغذیه باعث کاهش تعداد قطعات جانبی مانند ترانزیستورهای قدرت و مدارهای کنترلی خارجی می‌شود. این موضوع نه‌تنها هزینه نهایی را کاهش می‌دهد، بلکه فرآیند مونتاژ و عیب‌یابی را نیز ساده‌تر می‌کند. به همین دلیل این آی سی انتخابی مناسب برای تولید و تعمیر منابع تغذیه محسوب می‌شود.

کاربردهای رایج آی سی TOP224

TOP224 در آداپتورهای برق، پاور دستگاه‌های صوتی و تصویری، تجهیزات کنترلی، بردهای صنعتی کوچک و منابع تغذیه خانگی استفاده می‌شود. توان خروجی مناسب و تحمل ولتاژ ورودی بالا باعث شده این آی سی برای شرایط مختلف کاری قابل اعتماد باشد.

نکات مهم در طراحی مدار

در طراحی مدار با آی سی TOP224 باید به انتخاب صحیح ترانس فلای‌بک، دیودهای خروجی و خازن‌های فیلتر توجه شود. رعایت فاصله‌های ایزولاسیون در بخش ولتاژ بالا نیز از نکات بسیار مهم ایمنی است. طراحی اصولی باعث افزایش راندمان و کاهش نویز خروجی می‌شود.

مقایسه با راهکارهای مشابه

در مقایسه با مدارهای سوئیچینگ ساخته‌شده از قطعات مجزا، TOP224 به دلیل یکپارچگی بالا، سادگی طراحی و حفاظت‌های داخلی، گزینه‌ای اقتصادی و مطمئن به شمار می‌رود. این آی سی برای توان‌های پایین تا متوسط، راهکاری استاندارد و اثبات‌شده محسوب می‌شود.

جمع‌بندی نهایی

آی سی TOP224 یک انتخاب قابل اعتماد برای طراحی و تعمیر منابع تغذیه سوئیچینگ فلای‌بک است. ترکیب عملکرد پایدار، حفاظت‌های داخلی و طراحی ساده، این آی سی را به گزینه‌ای مناسب برای کاربردهای خانگی و صنعتی تبدیل کرده است.
