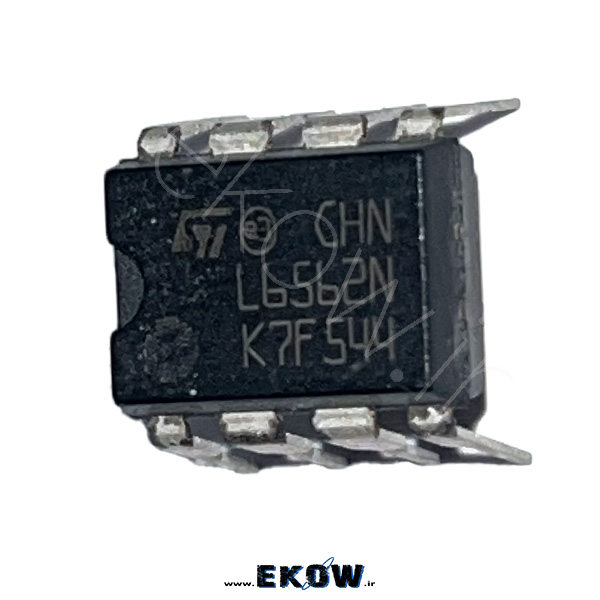

آی سی L6562N
3.432.000 ﷼
آی سی L6562N یک کنترلر تخصصی اصلاح ضریب توان (Power Factor Correction – PFC) از نوع Boost است که برای استفاده در منابع تغذیه سوئیچینگ آفلاین طراحی شده است. این آی سی با کنترل جریان به روش Average Current Mode، امکان بهبود ضریب توان، کاهش اعوجاج هارمونیکی و افزایش راندمان کلی منبع تغذیه را فراهم میکند. L6562N بهطور گسترده در پاورهای صنعتی، منابع تغذیه کامپیوتر، پاور تلویزیون، مانیتور و تجهیزات الکترونیکی با توان متوسط تا بالا مورد استفاده قرار میگیرد.
مشخصات فنی:
نوع آی سی: کنترلر PFC (Boost Converter)
روش کنترل: Average Current Mode
ولتاژ تغذیه (Vcc): 10 تا 22 ولت
فرکانس کاری: قابل تنظیم تا 250kHz
ولتاژ مرجع داخلی: 2.5V
حفاظتها: OVP، UVLO، Brown-Out
نوع بستهبندی: DIP-8
کاربرد: PFC در منابع تغذیه سوئیچینگ
رنگ محصول: مشکی
16 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
بررسی تخصصی آی سی L6562N و نقش آن در اصلاح ضریب توان
آی سی L6562N یکی از شناختهشدهترین کنترلرهای اصلاح ضریب توان در دنیای الکترونیک قدرت است که توسط شرکت STMicroelectronics طراحی شده است. این آی سی بهطور خاص برای پیادهسازی مدارهای PFC از نوع Boost در منابع تغذیه آفلاین مورد استفاده قرار میگیرد. هدف اصلی L6562N بهبود ضریب توان، کاهش جریان راکتیو و محدود کردن اعوجاج هارمونیکی جریان ورودی است؛ موضوعی که در استانداردهای بینالمللی منابع تغذیه اهمیت بسیار زیادی دارد.
ساختار کنترلی و نحوه عملکرد L6562N
آی سی L6562N از روش Average Current Mode Control استفاده میکند. در این ساختار، جریان سلف بوست بهصورت میانگین اندازهگیری شده و با ولتاژ مرجع سینوسی همفاز با ولتاژ ورودی مقایسه میشود. نتیجه این فرآیند، شکلگیری جریانی است که تقریباً همفاز و همشکل با ولتاژ ورودی AC میباشد. این ویژگی باعث افزایش ضریب توان و کاهش تلفات در شبکه برق میشود.
درون آی سی L6562N بلوکهای کنترلی متعددی از جمله تقویتکننده خطا، مقایسهکننده جریان، مولد PWM و مدار محدودکننده ولتاژ تعبیه شده است. این بلوکها بهصورت هماهنگ عمل کرده و سیگنال کنترلی دقیقی برای ترانزیستور قدرت (MOSFET) مدار بوست تولید میکنند.
کاربردهای رایج آی سی L6562N
به دلیل عملکرد پایدار و تطابق با استانداردهای توان، آی سی L6562N در طیف گستردهای از تجهیزات الکترونیکی استفاده میشود:
- منابع تغذیه سوئیچینگ صنعتی
- پاور کامپیوتر (ATX Power Supply)
- پاور تلویزیون و مانیتور
- منابع تغذیه تجهیزات مخابراتی
- سیستمهای روشنایی LED با توان بالا
- پاور تجهیزات پزشکی و آزمایشگاهی
حفاظتها و قابلیتهای ایمنی L6562N
یکی از نقاط قوت آی سی L6562N، وجود حفاظتهای داخلی متنوع است. حفاظت اضافهولتاژ خروجی (OVP) از آسیب دیدن خازنهای ولتاژ بالا جلوگیری میکند. همچنین مدار UVLO مانع از راهاندازی آی سی در ولتاژهای نامناسب میشود. قابلیت Brown-Out Detection نیز باعث خاموش شدن مدار در شرایط افت شدید ولتاژ ورودی AC میگردد.
مزایای فنی آی سی L6562N
- افزایش چشمگیر ضریب توان
- کاهش اعوجاج هارمونیکی جریان
- کنترل دقیق جریان سلف
- سازگاری با استانداردهای بینالمللی PFC
- فرکانس کاری قابل تنظیم
- پکیج DIP-8 و سهولت در طراحی
نکات مهم در طراحی مدار با آی سی L6562N
در طراحی مدار PFC با آی سی L6562N، انتخاب صحیح سلف بوست، MOSFET قدرت و دیود سریع اهمیت زیادی دارد. همچنین طراحی دقیق شبکه فیدبک ولتاژ و جریان نقش تعیینکنندهای در پایداری مدار ایفا میکند. رعایت فاصلههای ایزولاسیون، استفاده از خازنهای ولتاژ بالا با کیفیت و توجه به دفع حرارت، باعث افزایش طول عمر و عملکرد مطمئن مدار میشود.
جمعبندی نهایی
آی سی L6562N یک راهکار حرفهای و قابل اعتماد برای پیادهسازی مدارهای اصلاح ضریب توان در منابع تغذیه سوئیچینگ است. ترکیب دقت کنترلی، حفاظتهای داخلی و تطابق با استانداردهای توان، این آی سی را به یکی از گزینههای اصلی در طراحی و تعمیر پاورهای مدرن تبدیل کرده است.
