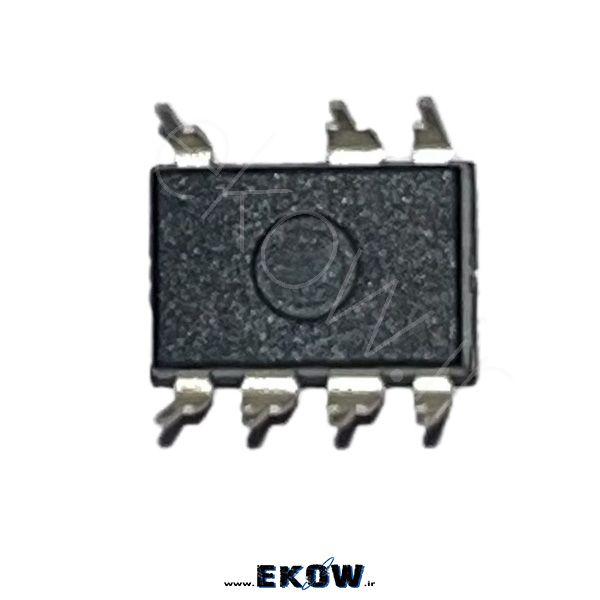

آی سی 3BR4765JZ 7pin org
10.368.369 ﷼
آی سی 3BR4765JZ 7pin org یک آی سی تخصصی برای منابع تغذیه سوئیچینگ است که بهصورت یکپارچه برای کنترل و راهاندازی مدارهای فلایبک طراحی شده است. این آی سی با ترکیب مدار PWM و سوئیچ قدرت داخلی، امکان طراحی پاورهای کمحجم، پایدار و با راندمان بالا را فراهم میکند. استفاده از آی سی 3BR4765JZ 7pin org باعث کاهش تعداد قطعات جانبی، سادهسازی مدار و افزایش قابلیت اطمینان منبع تغذیه میشود.
پکیج 7 پین این آی سی برای بردهایی با محدودیت فضا بسیار مناسب بوده و در آداپتورها، شارژرها و پاور تجهیزات الکترونیکی کاربرد گستردهای دارد. آی سی 3BR4765JZ 7Pin دارای مدارهای محافظتی داخلی مانند محافظت در برابر اضافه جریان، اضافه ولتاژ و افزایش دما است که ایمنی مدار را بهطور قابل توجهی افزایش میدهد. مصرف توان پایین در حالت آمادهبهکار، پایداری عملکرد در بارهای مختلف و پاسخ سریع به تغییرات ولتاژ ورودی از جمله ویژگیهایی است که این آی سی را به گزینهای مناسب برای طراحی و تعمیر منابع تغذیه سوئیچینگ تبدیل کرده است.
مشخصات فنی :
نوع آی سی: کنترلر منبع تغذیه سوئیچینگ با سوئیچ قدرت داخلی
ساختار کاری: PWM فلایبک
تعداد پایه: 7 پین
نوع پکیج: DIP-7
نوع نصب: نصب DIP
ولتاژ کاری: وابسته به طراحی مدار
دارای ترانزیستور قدرت داخلی
دارای محافظت اضافه جریان
دارای محافظت اضافه ولتاژ
دارای محافظت حرارتی
کاربرد: منابع تغذیه سوئیچینگ و آداپتور
رنگ: مشکی
ناموجود
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی آی سی 3BR4765JZ 7pin org
آی سی 3BR4765JZ 7pin org یک آی سی یکپارچه برای کنترل منابع تغذیه سوئیچینگ فلایبک است که بهصورت همزمان وظیفه کنترل PWM و سوئیچ قدرت را بر عهده دارد. این آی سی با هدف کاهش پیچیدگی مدار و افزایش راندمان منبع تغذیه طراحی شده و در پاورهای کممصرف و فشرده کاربرد فراوانی دارد. استفاده از 3BR4765JZ باعث کاهش تعداد قطعات خارجی و افزایش پایداری عملکرد مدار میشود.
نحوه عملکرد آی سی 3BR4765JZ در مدار پاور
عملکرد آی سی 3BR4765JZ 7Pin بر پایه کنترل پهنای پالس انجام میشود. این آی سی با پایش ولتاژ فیدبک و جریان عبوری از سوئیچ داخلی، زمان روشن و خاموش شدن ترانزیستور قدرت را تنظیم میکند. به این ترتیب، ولتاژ خروجی منبع تغذیه در شرایط مختلف بار ثابت باقی میماند. واکنش سریع به تغییرات بار، از ویژگیهای مهم این آی سی در مدارهای سوئیچینگ محسوب میشود.
مزایای فنی آی سی 3BR4765JZ 7pin org
یکی از مزایای اصلی آی سی 3BR4765JZ مصرف انرژی پایین در حالت بیباری است که باعث افزایش راندمان کلی منبع تغذیه میشود. وجود مدارهای محافظتی داخلی مانند محافظت در برابر اضافه جریان، اضافه ولتاژ و دمای بیش از حد، از آسیب دیدن آی سی و سایر قطعات جلوگیری میکند. این محافظتها نقش مهمی در افزایش طول عمر منبع تغذیه دارند.
پکیج 7 پین و تأثیر آن در طراحی مدار
پکیج 7 پین آی سی 3BR4765JZ امکان طراحی بردهای کوچک و کمحجم را فراهم میکند. این نوع پکیج برای تولید انبوه، مونتاژ سریع و تعمیرات بسیار مناسب است. کاهش فضای اشغالی روی برد و سادگی جانمایی قطعات، از مزایای مهم استفاده از این آی سی در منابع تغذیه فشرده به شمار میرود.
کاربردهای رایج آی سی 3BR4765JZ 7pin org
آی سی 3BR4765JZ 7Pin در آداپتورهای برق، شارژرها، پاور تلویزیونهای LED و LCD، منابع تغذیه تجهیزات الکترونیکی و دستگاههای خانگی مورد استفاده قرار میگیرد. این آی سی به دلیل سازگاری بالا با طراحی فلایبک، در مدارهایی که نیاز به ایزولاسیون الکتریکی دارند کاربرد گستردهای دارد. استفاده از آن موجب کاهش تلفات انرژی و افزایش راندمان پاور میشود.
نکات مهم در طراحی مدار با 3BR4765JZ
در طراحی مدار با آی سی 3BR4765JZ باید به انتخاب صحیح ترانس سوئیچینگ، خازنهای ورودی و خروجی و مقاومتهای فیدبک توجه ویژهای داشت. طراحی مناسب مسیرهای جریان بالا و رعایت فاصلههای ایمنی روی برد، نقش مهمی در عملکرد پایدار آی سی ایفا میکند. استفاده از قطعات با کیفیت در اطراف آی سی، به کاهش نویز و افزایش قابلیت اطمینان مدار کمک میکند.
چرا آی سی 3BR4765JZ 7Pin انتخاب مناسبی است؟
ترکیب کنترل PWM، سوئیچ قدرت داخلی، مصرف توان پایین و محافظتهای کامل باعث شده آی سی 3BR4765JZ 7Pin به یکی از گزینههای محبوب در طراحی منابع تغذیه سوئیچینگ تبدیل شود. این آی سی برای تولیدکنندگان و تعمیرکاران، راهکاری مطمئن، اقتصادی و کارآمد جهت ساخت پاورهای پایدار و کمحجم محسوب میشود.
