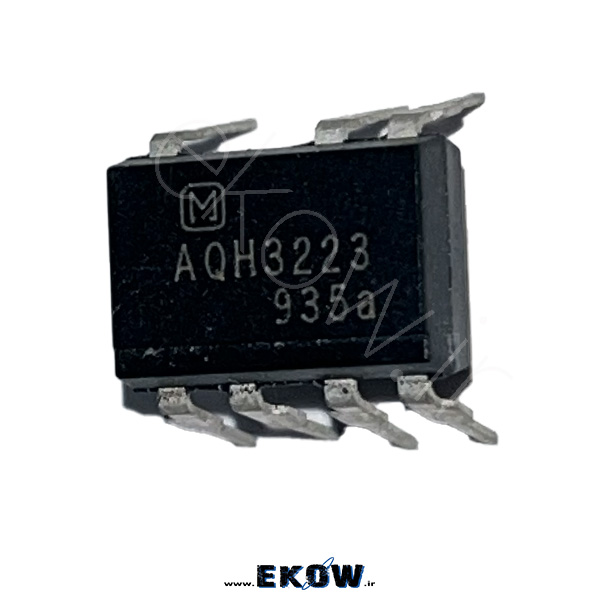

آی سی AQH3223

Solid State Relay 600V-1.2A

بررسی تخصصی آی سی AQH3223 و نقش آن در ایزولاسیون مدارهای الکترونیکی

آی سی AQH3223 یکی از رله‌های حالت جامد پرکاربرد در حوزه الکترونیک صنعتی و کنترلی است که به‌منظور ایجاد ایزولاسیون ایمن و مطمئن بین بخش فرمان و بخش قدرت طراحی شده است. برخلاف رله‌های مکانیکی که دارای کنتاکت فیزیکی هستند، AQH3223 از فناوری نوری و MOSFET داخلی استفاده می‌کند و همین موضوع باعث افزایش طول عمر، کاهش نویز و عملکرد بی‌صدا در مدار می‌شود. این آی سی به‌طور گسترده در سیستم‌هایی به کار می‌رود که نیاز به سوئیچینگ مداوم و بدون استهلاک دارند.

ساختار داخلی و نحوه عملکرد آی سی AQH3223

در ساختار داخلی آی سی AQH3223، یک LED مادون قرمز در بخش ورودی و یک جفت MOSFET در بخش خروجی قرار دارد. با اعمال ولتاژ مناسب به ورودی LED، نور تولیدشده باعث فعال شدن بخش خروجی می‌شود و MOSFET‌ها مسیر جریان را برقرار می‌کنند. این روش باعث می‌شود هیچ اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود نداشته باشد و ایزولاسیون کامل برقرار شود. این ویژگی، AQH3223 را برای مدارهای حساس و تجهیزات صنعتی بسیار ارزشمند می‌کند.

یکی از مزیت‌های مهم AQH3223، توانایی سوئیچ بارهای AC و DC با تلفات کم است. مقاومت حالت روشن پایین (Low On-Resistance) باعث کاهش افت ولتاژ و تولید حرارت کمتر در مدار می‌شود. این موضوع به‌ویژه در بردهای فشرده و سیستم‌های کنترلی اهمیت بالایی دارد.

کاربردهای متداول آی سی AQH3223

آی سی AQH3223 در طیف گسترده‌ای از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این آی سی عبارت‌اند از:

• ایزولاسیون ورودی و خروجی در بردهای کنترلی
• سوئیچ سیگنال در تجهیزات صنعتی
• مدارهای PLC و اتوماسیون صنعتی
• کنترل بارهای کم‌جریان AC و DC
• تجهیزات اندازه‌گیری و ابزار دقیق
• مدارهای پزشکی و سیستم‌های حساس

به دلیل حذف قطعات مکانیکی، AQH3223 برای کاربردهایی که نیاز به سوئیچینگ سریع و مداوم دارند، گزینه‌ای بسیار مناسب است.

مزایای استفاده از آی سی AQH3223 نسبت به رله‌های مکانیکی

استفاده از آی سی AQH3223 در مقایسه با رله‌های مکانیکی مزایای قابل توجهی دارد. این آی سی بدون صدا کار می‌کند، دچار جرقه‌زنی نمی‌شود و در برابر لرزش و شوک مکانیکی مقاوم است. همچنین سرعت سوئیچینگ بالاتر و طول عمر بسیار بیشتر، AQH3223 را به انتخابی حرفه‌ای در طراحی‌های مدرن تبدیل کرده است.

ویژگی‌های فنی برجسته آی سی AQH3223

• ایزولاسیون نوری کامل بین ورودی و خروجی
• سوئیچینگ سریع و بدون نویز
• طول عمر بسیار بالا نسبت به رله مکانیکی
• مصرف توان پایین در بخش ورودی
• ابعاد کوچک و مناسب برای بردهای SMD

نکات طراحی مدار با آی سی AQH3223

در طراحی مدار با AQH3223، توجه به جریان LED ورودی بسیار مهم است تا عملکرد مطمئن و طول عمر بالا تضمین شود. همچنین باید حداکثر ولتاژ و جریان خروجی رعایت گردد تا MOSFET‌های داخلی دچار آسیب نشوند. استفاده از مسیرهای مناسب روی PCB و دفع حرارت کافی، باعث بهبود عملکرد و پایداری آی سی AQH3223 در بلندمدت خواهد شد.

جمع‌بندی نهایی

در مجموع، آی سی AQH3223 یک رله حالت جامد قابل اعتماد، کم‌مصرف و حرفه‌ای است که نقش مهمی در ایزولاسیون و سوئیچینگ ایمن مدارهای الکترونیکی ایفا می‌کند. این آی سی به دلیل ساختار نوری، سرعت بالا و طول عمر زیاد، انتخابی ایده‌آل برای طراحان مدار، تولیدکنندگان تجهیزات صنعتی و تعمیرکاران حرفه‌ای محسوب می‌شود.
