ماژول کنترل دما XH-W1209 (ترموستات W1209)
3.180.000 ﷼
ماژول کنترل دما XH-W1209

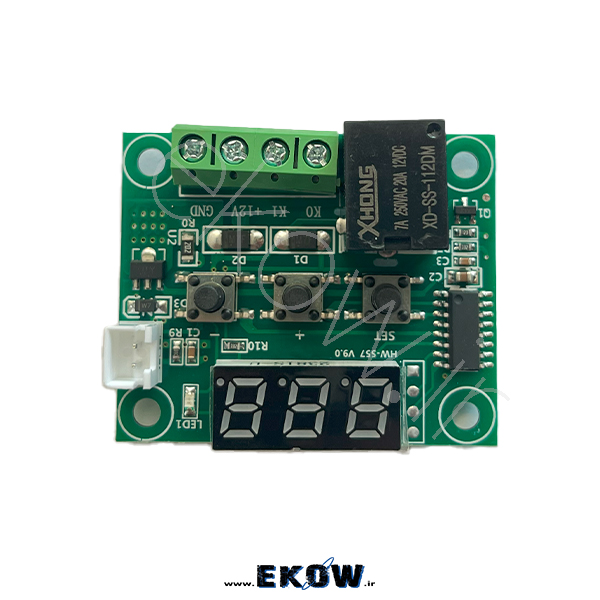

ماژول W1209 یک کنترلر دمای دیجیتال با رله خروجی است که قابلیت تنظیم دمای حد بالا و پایین، نمایش عددی دما و کنترل تجهیزات گرمایشی یا سرمایشی را دارد. این ماژول دارای نمایشگر دیجیتال، سنسور دمای ضدآب و رابط کاربری بسیار ساده بوده و برای پروژه‌های مختلف اتوماسیون دما بسیار کاربردی است.
مشخصات فنی:
-
مدل: W1209
-
ولتاژ کاری: 12 ولت DC
-
محدوده اندازه‌گیری دما: -50°C تا +110°C
-
نوع سنسور: ترمیستور NTC ضدآب با کابل
-
خروجی: رله 10A/220V AC یا 10A/12V DC
-
نوع نمایشگر: سون سگمنت 3 رقمی قرمز
-
دقت نمایش: 0.1 درجه سانتی‌گراد
-
تنظیمات کنترل: دکمه‌های روی برد (SET / + / -)
-
حالت‌های کاری: گرمایش (HEAT) و سرمایش (COOL)
-

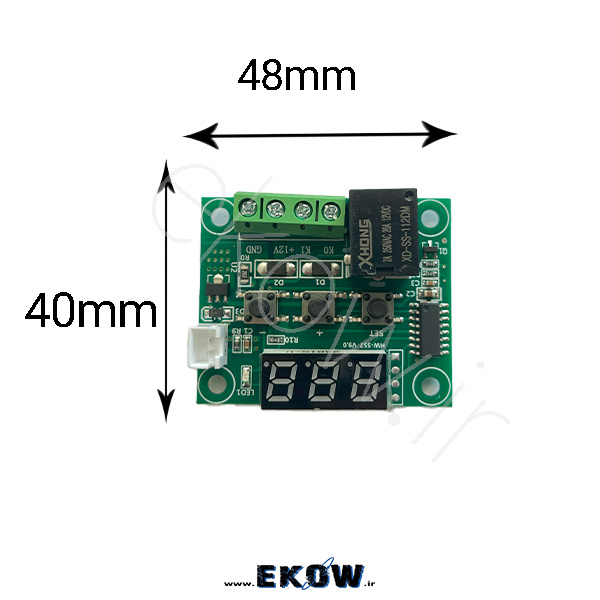

ابعاد برد: تقریباً 48 × 40 میلی‌متر
-
جریان مصرفی: حدود 60 میلی‌آمپر (در حالت عادی)
15 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
مشخصات ماژول wx1209 <= کاتالوگ مربوط به محصول.
ماژول کنترل دما XH-W1209 – کنترل هوشمند دما با دقت و کارایی بالا
ماژول کنترل دمای W1209 یکی از پرکاربردترین و مقرون‌به‌صرفه‌ترین ابزارهای کنترل دمای دیجیتال است که به‌طور گسترده در پروژه‌های صنعتی، نیمه‌صنعتی، خانگی و DIY استفاده می‌شود. این ماژول، به‌واسطه داشتن نمایشگر دیجیتال، رله خروجی پرقدرت، سنسور دقیق و قابلیت تنظیم دستی بسیار محبوب است و برای کاربرانی که به دنبال یک ترموستات ارزان و مؤثر هستند، انتخابی عالی محسوب می‌شود.
ماژول W1209 از طریق سه کلید فشاری امکان تنظیم دمای موردنظر برای قطع و وصل خروجی را فراهم می‌کند. به این معنا که شما می‌توانید تعیین کنید در چه دمایی رله فعال شده (مثلاً روشن‌کردن هیتر یا فن) و در چه دمایی غیرفعال شود. این ویژگی آن را به ابزاری قابل اتکا برای کنترل تجهیزات گرمایشی یا سرمایشی تبدیل کرده است.

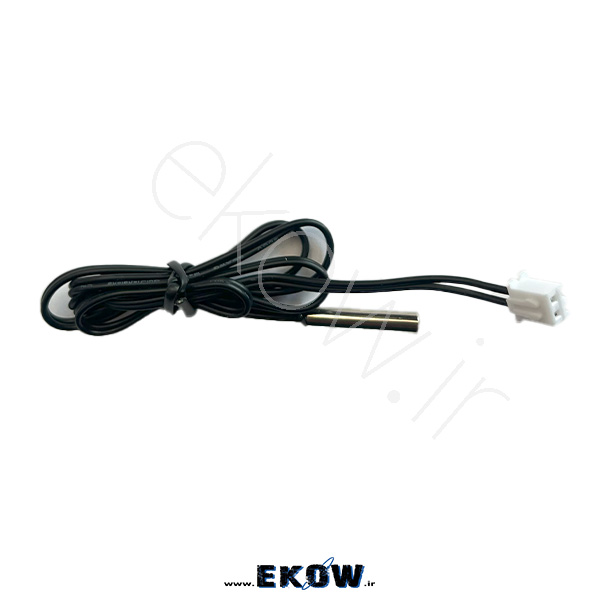

سنسور دمای همراه این ماژول از نوع ترمیستور NTC با روکش ضدآب است که قابلیت اندازه‌گیری دقیق دمای مایعات، محیط‌های مرطوب، یا حتی تماس مستقیم با فلزات را دارد. طول کابل سنسور معمولاً حدود 50 سانتی‌متر است که به‌راحتی در پروژه‌های مختلف قابل استفاده است.
ماژول دارای دو حالت کاری اصلی است:
-
HEAT (گرمایش): وقتی دما پایین‌تر از مقدار تنظیم‌شده باشد، رله فعال می‌شود تا وسیله گرمایشی را روشن کند.
-
COOL (سرمایش): وقتی دما بالاتر از مقدار تنظیم‌شده باشد، رله فعال می‌شود تا وسیله سرمایشی مانند فن یا کولر را روشن کند.
این دو حالت باعث می‌شوند تا W1209 برای کاربردهای مختلفی از جمله ترموستات آکواریوم، یخچال‌های خانگی و صنعتی، اتاق‌های سرور، دستگاه‌های جوجه‌کشی، سیستم‌های گلخانه‌ای و پروژه‌های DIY دمایی کاملاً مناسب باشد.

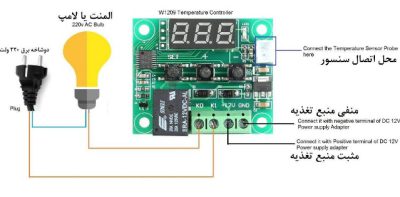

ماژول همچنین به‌دلیل داشتن خروجی رله‌ای، قابلیت اتصال مستقیم به وسایل پرمصرف (تا 10 آمپر) را دارد. این یعنی شما می‌توانید مستقیماً فن، هیتر یا پمپ را به آن متصل کرده و بدون نیاز به رله خارجی پروژه خود را تکمیل کنید. در کنار آن، طراحی فشرده و مینیمال ماژول باعث می‌شود بتوان آن را در جعبه، پنل یا سیستم‌های جاسازی‌شده به‌راحتی نصب کرد.
از دیگر مزایای این ماژول، وجود حالت‌های امنیتی و تنظیمات پیشرفته از طریق منوهای داخلی است. برای مثال می‌توان دمای هیستریزیس (اختلاف روشن و خاموش شدن) یا تأخیر در عملکرد رله را تعیین کرد تا از نوسان سریع رله جلوگیری شود. این موارد باعث می‌شوند عمر رله افزایش پیدا کرده و کنترل دما با پایداری بیشتری انجام شود.
از نظر آموزش و یادگیری نیز W1209 یک گزینه عالی برای دانشجویان، علاقه‌مندان به الکترونیک و کسانی است که می‌خواهند مفاهیم ترموستات دیجیتال و کنترل منطقی دما را به‌صورت عملی یاد بگیرند.
در مجموع، ماژول W1209 به‌لطف قیمت مناسب، نصب آسان، قابلیت‌های کاربردی، دقت بالا و طراحی جمع‌وجور یکی از بهترین گزینه‌ها برای کنترل دما در پروژه‌های مختلف محسوب می‌شود.
کنترل دما 1209 : از این ماژول برای کنترل دما -50 تا +110 می توان استفاده نمود. ماژول XH-W1209 علاوه بر کنترل دما , در حالت عادی دمای محیط را نیز نمایش می دهد. سنسور دمای ماژول ترموستات XH-W1209 یک NTC بوده که در یک غلاف ضد آب می باشد , که باعث می شود بتوان از سنسور این ماژول در محیط های مرطوب و درون مایعات استفاده کرد.
از ماژول XH-W1209 در محیط های گلخانه ای , در دستگاه های جوجه کشی , تنظیم دمای آکواریوم , تنظیم دمای اتاق و … استفاده می شود.
عملکرد دستگاه :
حالت P0 خنک کننده یا گرم کننده :
در حالت P0 عملکرد ماژول ترموستات XH-w1209 را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating قابل تنظیم می باشد. اگر P0 در حالت C تنظیم شود به محض آنکه دمای محیط از مقدار تعریف شده کمتر شود ؛ رله فعال خواهد شد. و اگر ماژول کنترل دما XH-W1209 در حالت H تنظیم شود . به محض آنکه دمای محیط از مقدار تعریف شده بیشتر شود ؛ رله فعال خواهد شد.
حالت P1 هیستریسس hysteresis:
یکی از ویژگی های جذابی که ماژول کنترل دما XH-W1209 دارد تنظیم مقدار هیسترزیس یا اصطلاحا خطا است , این ویژگی باعث می شود در صورت نوسان دمای محیط حول دمای تعیین شده رله مداما قطع و وصل نشود.در مد P1 تلورانس یا حساسیت ماژول کنترل دما XH-W1209 قابل تنظیم می باشد. به عنوان مثال اگر P1 در 1 درجه سانتی گراد تنطیم شده باشد , دمای مطلوب ماژول ترموستات هم 30 درجه سانتی گراد باشد، رله در دمای 31 درجه سانتی گراد غیرفعال خواهد شد. دوباره رله زمانی که دما به 30 درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.
حالت P2 تعیین ماکزیمم حد دما:
در مد P2 بیشترین حد دما قابل تنظیم می باشد . البته این دما باید کمتر از ۱۱۰ درجه سانتی گراد باشد.
حالت P3 تعیین مینیمم حد دما:
در مد P3 کمترین حد دما قابل تنظیم می باشد . البته این دما باید بیشتر از -55 درجه سانتی گراد باشد.
حالت P4 کالیبراسیون:
یکی از ویژگیهای منحصر به فرد ماژول کنترلر دما XH-W1209 داشتن ویژگی کالیبراسون دما می باشد.در این حالت می توان ماژول ترموستات W1209 را مانند یک ترمومتر دقیق تنظیم کرد. اگر دماسنج کالیبره شده در دسترس نیست، باید دما را روی ۰ درجه تنظیم کرد . به این روش با دقت 1/0 درجه سانتی گراد، دما قابل سنجش خواهد بود.
حالت P5 تاخیر در قطع رله:
در مد P5 ، زمان تاخیر اولیه بین ۱ – ۱۰ دقیقه قابل تنظیم می باشد . اگر زمان تاخیر در 1 دقیقه تنظیم شود پس از فعال شدن رله تا 1 دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.
حالت P6 اخطار دمای بیش از حد:
در مد P6 ، ابتدا باید ماژول کنترل دما XH-W1209 را خاموش و سپس روشن کرد. سپس با تک سوئیچ Set وارد تنظیمات شده و دمای مورد نظر را تنظیم کرد . هنگامی که دما از حد تعریف شده تجاوز کند , آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
