ماژول تایمر 555 (ماژول مولد پالس و تایمر NE555)

ماژول تایمر 555 – قلب مدارهای زمانی و کنترل پالس

در دنیای الکترونیک، بسیاری از مدارها و پروژه‌ها نیاز به تولید پالس‌های زمانی یا سیگنال‌های فرکانسی دارند. یکی از محبوب‌ترین و شناخته‌شده‌ترین راه‌حل‌ها برای این منظور استفاده از ماژول تایمر 555 است. این ماژول ساده اما قدرتمند از زمان معرفی‌اش در دهه ۱۹۷۰ تا به امروز در بسیاری از پروژه‌ها و مدارهای الکترونیکی به عنوان یک تایمر دقیق و مولد سیگنال‌های پالس مورد استفاده قرار گرفته است.

عملکرد ماژول تایمر 555

ماژول تایمر 555 یک مدار مجتمع (IC) است که برای تولید پالس‌های زمان‌بندی شده، سیگنال‌های دیجیتال و همچنین کنترل فرکانس‌ها طراحی شده است. این تایمر قادر است در دو حالت اصلی آستبل (Astable) و مونواستبل (Monostable) عمل کند.

1. حالت آستبل (Astable):
   در این حالت، ماژول تایمر 555 به طور مداوم پالس‌های مربعی را تولید می‌کند. این حالت برای تولید فرکانس‌های متغیر و یا سیگنال‌های PWM (مدولاسیون پهنای پالس) استفاده می‌شود. در این حالت، تایمر 555 به طور پیوسته بین وضعیت HIGH و LOW تغییر می‌کند و پالس‌هایی با دوره تناوب ثابت تولید می‌کند. این ویژگی برای ساخت ژنراتورهای پالس، کنترل سرعت موتورها و یا حتی تولید سیگنال‌های صوتی کاربرد دارد.

2. حالت مونواستبل (Monostable):
   در این حالت، تایمر 555 به عنوان یک تایمر تأخیری عمل می‌کند. زمانی که سیگنال ورودی به ماژول وارد می‌شود، تایمر برای مدت زمان مشخصی پالس خروجی تولید می‌کند و سپس به حالت اولیه باز می‌گردد. این ویژگی برای ساخت مدارهای آلارم، تایمرهای خاموشی خودکار و سیستم‌های تأخیری به کار می‌رود.

کاربردهای گسترده ماژول تایمر 555

ماژول تایمر 555 به دلیل سادگی و قابلیت انعطاف‌پذیری بالا در طراحی، در انواع مختلفی از پروژه‌ها و کاربردها استفاده می‌شود. برخی از این کاربردها عبارتند از:

1. تولید سیگنال PWM برای کنترل موتورها:
   یکی از کاربردهای اصلی ماژول تایمر 555 در کنترل سرعت موتور است. با تنظیم دقیق زمان و فرکانس تولید پالس‌های PWM، می‌توان سرعت موتورهای DC را به دقت کنترل کرد. این ویژگی در پروژه‌های رباتیک و سیستم‌های کنترل حرکت کاربرد فراوانی دارد.

2. ساخت تایمرهای تأخیری:
   با استفاده از تایمر 555 در حالت مونواستبل، می‌توان تایمرهای تأخیری دقیقی ساخت که بعد از گذشت مدت زمان معین، پالس خروجی را ارسال کنند. این ویژگی در ساخت سیستم‌های آلارم، دستگاه‌های خودکار و خاموشی خودکار دستگاه‌ها بسیار کاربرد دارد.

3. سیستم‌های آلارم و هشدار:
   ماژول تایمر 555 در مدارات آلارم برای ایجاد تأخیر و هشدارهای صوتی یا نوری به کار می‌رود. این ویژگی به‌ویژه در پروژه‌های ایمنی و نظارت مانند سیستم‌های ضدسرقت و سیستم‌های هشدار بسیار مفید است.

4. سیستم‌های کنترل نور:
   ماژول تایمر 555 برای کنترل روشنایی و تغییر وضعیت آن بر اساس زمان می‌تواند مورد استفاده قرار گیرد. به‌عنوان مثال، در سیستم‌های چراغ‌های خودکار که بر اساس زمان یا حرکت تغییر وضعیت می‌دهند، تایمر 555 می‌تواند به عنوان کنترل‌کننده اصلی عمل کند.

5. ساخت ژنراتورهای پالس و فرکانس:
   در پروژه‌های نیازمند تولید سیگنال‌های پالس، مانند سیستم‌های ارتباطی یا کدگذاری سیگنال‌ها، تایمر 555 می‌تواند به‌عنوان مولد پالس یا مولد فرکانس استفاده شود. این ویژگی برای طراحی سیستم‌های انتقال اطلاعات، کدگذاری و مدارات سیگنال‌دهی بسیار مفید است.

ویژگی‌ها و مزایای ماژول تایمر 555

1. قیمت مقرون‌به‌صرفه:
   ماژول تایمر 555 یکی از ارزان‌ترین و در عین حال قدرتمندترین ماژول‌ها در دنیای الکترونیک است. به همین دلیل، برای پروژه‌های مختلف از نظر اقتصادی مقرون‌به‌صرفه است.

2. مصرف انرژی کم:
   این ماژول در حالت عملکرد عادی مصرف انرژی بسیار پایینی دارد و به همین دلیل در پروژه‌هایی که نیاز به مصرف انرژی کم دارند، بسیار مناسب است.

3. ساده و انعطاف‌پذیر:
   ماژول تایمر 555 دارای ساختاری ساده و در عین حال بسیار انعطاف‌پذیر است. این ویژگی باعث می‌شود که بتوان از آن در بسیاری از پروژه‌ها و با پیکربندی‌های مختلف استفاده کرد.

4. دقت بالا:
   این ماژول قادر است زمان‌های دقیق و پالس‌های با فرکانس ثابت را تولید کند که برای بسیاری از پروژه‌ها، به‌ویژه در طراحی سیستم‌های کنترل و هشدار، اهمیت ویژه‌ای دارد.

5. کاربردهای گسترده:
   ماژول تایمر 555 در طیف گسترده‌ای از پروژه‌ها و سیستم‌ها، از مدارات آموزشی تا سیستم‌های صنعتی پیشرفته، کاربرد دارد. این قابلیت باعث شده است که این ماژول به یکی از اجزای اصلی در بسیاری از پروژه‌های الکترونیکی تبدیل شود.

نتیجه‌گیری

ماژول تایمر 555 یک گزینه ایده‌آل برای بسیاری از پروژه‌های الکترونیکی است که نیاز به تولید پالس‌های زمانی، تأخیر یا سیگنال‌های فرکانسی دارند. از کنترل موتورهای DC گرفته تا سیستم‌های آلارم و تایمرهای تأخیری، این ماژول با سادگی در استفاده، هزینه کم و قابلیت‌های متعدد خود به یک ابزار کارآمد در دنیای الکترونیک تبدیل شده است. اگر به دنبال یک تایمر دقیق و قابل‌اعتماد برای پروژه‌های خود هستید، ماژول تایمر 555 انتخابی مناسب است که به شما کمک می‌کند به راحتی به هدف خود برسید.

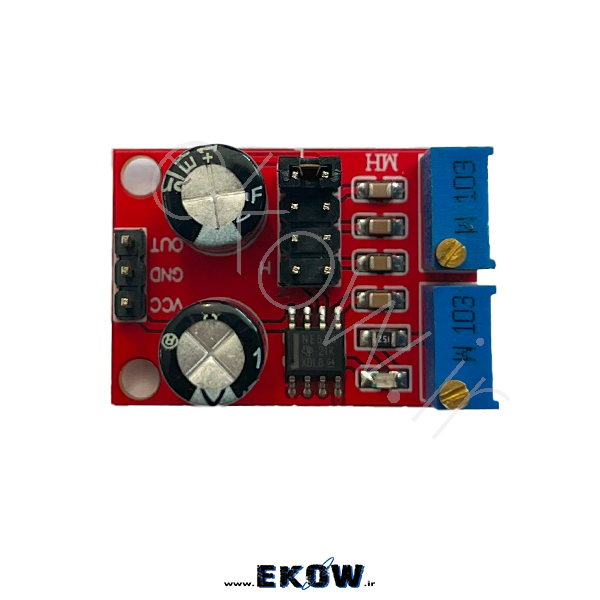

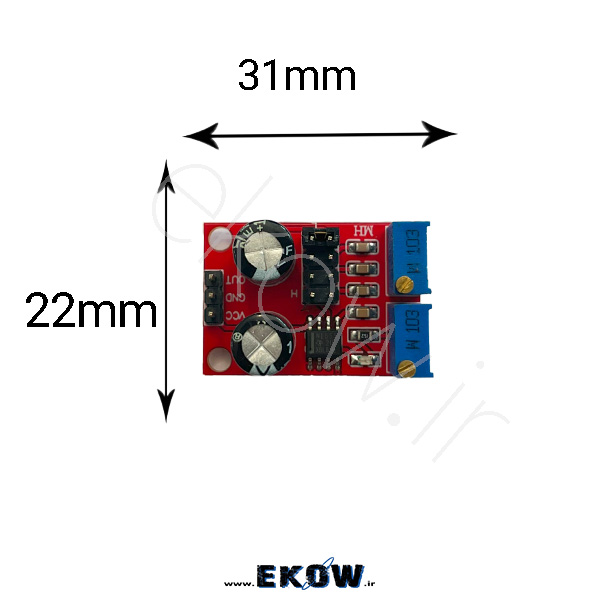

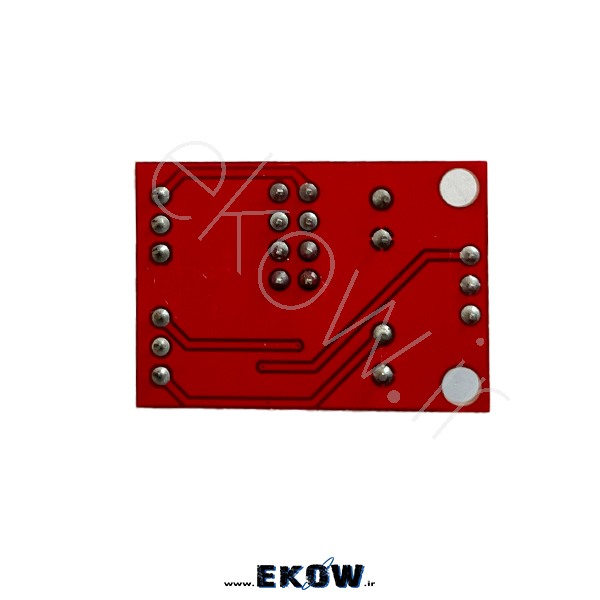

ماژول مولد سیگنال یا سیگنال ژنراتور NE555 یکی از ارزان ترین و ساده ترین ماژول های مولد سیگنال بوده که دارای دو مولتی ترن برای تنظیم می باشد.

برای خرید ماژول سیگنال ژنراتور NE555 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

1.Input Voltage: 5V-15VDC. when power supply is 5V , the output current can be 15MA around;when 12V power supply, the output current can 35MA around;

2.Input current: >=100MA;

3.Output amplitude: 4.2V V-PP to 11.4V V-PP. (Different input voltage, the output amplitude will be different)

4.Maximum output current: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%)
4.Output with LED indication(low level ,LED will on; high level,LED will off;low frequency, the LED flashes);

5.The output requency range is selectable:

LF file: 1Hz ~ 50Hz IF file: 50Hz ~ 1kHz

High-frequency file: 1KHz ~ 10kHz

HF file: 10kHz ~ 200kHz

5.Cycle T=0.7 (RA+2RB) C (RA, RB for 0-10K adjustable);

Low frequency:C=100UF; Intermediate frequency:C=1UF;

M-H frequency: C=0.1UF; High frequency: C=0.001UF,

Note:

Before changing the frequency, please power off

Application:

1. Used as a square wave signal generator, offer the square wave signal for the use of the experimental development.

2. Used to produce driving stepper motor drives, offer the square wave signal.

3. Adjustable pulse for the use of MCU.

4. Generate adjustable pulse control circuit.
