دیود زنر 24v smd

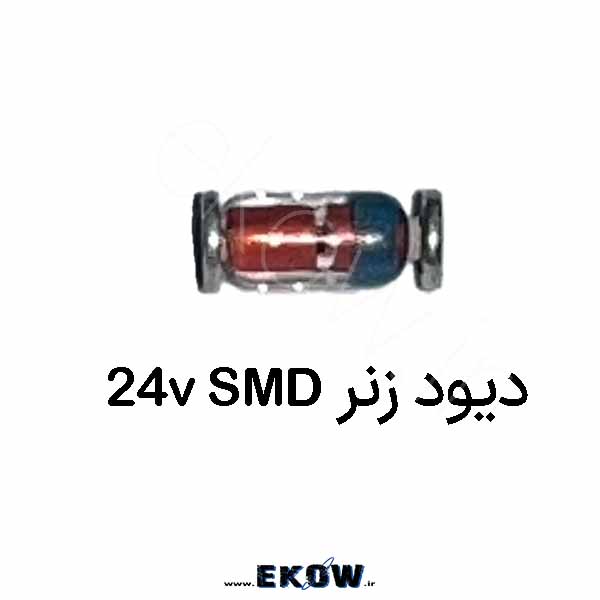

معرفی دیود زنر 24v smd

دیود زنر 24v smd یکی از پرکاربردترین قطعات الکترونیکی در طراحی مدارهای صنعتی و تجهیزات کنترلی است. این دیود برای تثبیت ولتاژ در مقدار 24 ولت به‌کار می‌رود و با ورود به ناحیه شکست زنری، ولتاژ دو سر خود را ثابت نگه می‌دارد. به همین دلیل در بسیاری از مدارهایی که از خطوط 24 ولت استفاده می‌کنند، مانند سیستم‌های اتوماسیون صنعتی، رله‌ها، سنسورها، منبع تغذیه و دستگاه‌های ابزار دقیق، استفاده از این دیود ضروری است.

به لطف ابعاد کوچک و قدرت نصب سطحی، مدل SMD این دیود برای طراحی‌های مدرن و فشرده بسیار مناسب است. پکیج‌های SOD-123، SOD-323 و SOD-523 بسته به توان و فضای مورد نیاز، امکان انتخاب دقیق‌تری برای مهندسان و طراحان فراهم می‌کنند.

عملکرد دیود زنر 24v smd در مدار

دیود زنر 24v smd در حالت بایاس معکوس قرار می‌گیرد و زمانی که ولتاژ ورودی از مقدار زنر (در اینجا 24 ولت) فراتر رود، وارد حالت شکست زنری می‌شود. این حالت، ویژگی منحصربه‌فردی برای تثبیت ولتاژ ایجاد می‌کند. در این زمان، دیود اجازه می‌دهد جریان از خود عبور کند اما ولتاژ دو سر آن ثابت می‌ماند.

این رفتار برای جلوگیری از آسیب به قطعات حساس، جلوگیری از اوج‌گیری ولتاژ و کنترل نویز و ناپایداری بسیار کاربردی است. سیستم‌های صنعتی که معمولاً با خطوط 24 ولت کار می‌کنند، با استفاده از دیود زنر 24V در برابر افزایش ناگهانی ولتاژ ایمن می‌شوند.

کاربردهای عملی دیود زنر 24 ولت

دیود زنر 24V در بسیاری از تجهیزات الکترونیکی به صورت گسترده استفاده می‌شود، از جمله:

• حفاظت ورودی در سیستم‌های اتوماسیون و کنترل صنعتی
• تثبیت ولتاژ برای رله‌ها، شیرهای برقی، PLCها و سنسورها
• محدودسازی ولتاژ در خطوط سیگنال
• ایجاد ولتاژ مرجع برای مدارهای آنالوگ و دیجیتال
• استفاده در منابع تغذیه سوئیچینگ
• حفاظت از میکروکنترلر در برابر نوسانات ولتاژ
• استفاده در تجهیزات ابزار دقیق و اندازه‌گیری

اهمیت ولتاژ 24 ولت در صنایع

ولتاژ 24V یکی از رایج‌ترین ولتاژها در صنعت است. بسیاری از کنترلرها، PLCها، سنسورها، موتورهای کوچک و تجهیزات حفاظتی با این ولتاژ کار می‌کنند. به همین دلیل، کنترل و تثبیت ولتاژ برای عملکرد صحیح این تجهیزات اهمیت فراوانی دارد.
استفاده از زنر 24 ولت در خطوط تغذیه موجب می‌شود نوسانات و افزایش ناگهانی ولتاژ باعث آسیب به دستگاه‌ها نشود.

لزوم استفاده از مقاومت سری دیود زنر 24v smd

برای عملکرد صحیح زنر، یک مقاومت سری الزامی است. مقدار مقاومت از رابطه زیر محاسبه می‌شود:

R = (Vin – Vz) / Iz

به عنوان مثال، اگر ورودی 30 ولت باشد و جریان لازم برای پایدار شدن زنر 10 میلی‌آمپر انتخاب شود:

R = (30V – 24V) / 0.01A = 600Ω

علاوه بر این، توان تلفاتی زنر نیز باید مورد توجه قرار گیرد:

P = Vz × Iz

اگر جریان 10 میلی‌آمپر باشد:

P = 24V × 0.01A = 0.24W

در نتیجه باید دیودی انتخاب شود که توان نامی آن حداقل 0.3 وات باشد. دیودهای موجود در پکیج SOD-123 معمولاً برای چنین مقادیری مناسب هستند.

پکیج‌های رایج SMD

• SOD-123: مناسب توان‌های بالاتر و عملکرد صنعتی
• SOD-323: گزینه عمومی برای طراحی‌های استاندارد
• SOD-523: فوق‌العاده کوچک، مناسب بردهای کم‌جا

مزایای دیود زنر 24V SMD

• تثبیت دقیق ولتاژ 24 ولت
• ابعاد کوچک و نصب سطحی
• مناسب کاربردهای صنعتی و حساس
• جریان نشتی بسیار پایین
• پاسخ سریع و عملکرد پایدار
• تحمل دمایی بالا
• قیمت مناسب و دسترسی آسان

جمع‌بندی دیود زنر 24v smd

دیود زنر 24v smd یک ابزار بسیار مؤثر برای تثبیت ولتاژ، محافظت از مدارها و ایجاد رفرنس دقیق است. با توجه به کاربرد گسترده ولتاژ 24 ولت در سیستم‌های صنعتی، استفاده از این دیود در طراحی‌های حرفه‌ای بسیار توصیه می‌شود. توان مناسب، انتخاب پکیج صحیح و محاسبه مقاومت سری، از عوامل اصلی عملکرد صحیح این قطعه محسوب می‌شوند.
