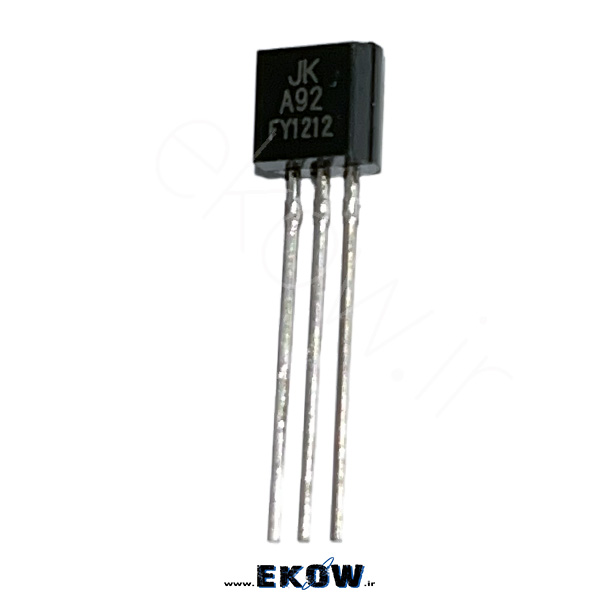

ترانزیستور mpsa92/ksp92
44.820 ﷼
مشخصات فنی ترانزیستور mpsa92/ksp92
ترانزیستور MPSA92/KSP92 یک ترانزیستور نوع PNP با ولتاژ بالا است که برای کاربردهای عمومی، تقویت سیگنال و سوئیچینگ در مدارهای ولتاژ بالا مورد استفاده قرار میگیرد. این ترانزیستور با تحمل ولتاژ تا 300 ولت و جریان کلکتور 500 میلیآمپر، یکی از پرکاربردترین قطعات نیمههادی در مدارات تغذیه و درایور محسوب میشود. طراحی جمعوجور، پایداری بالا و توانایی عملکرد در دمای بالا باعث شده ترانزیستور MPSA92/KSP92 گزینهای ایدهآل برای پروژههای صنعتی، صوتی و الکترونیکی باشد.
مشخصات فنی:
-
نوع ترانزیستور: PNP
-
ولتاژ کلکتور به امیتر (Vce): تا 300 ولت
-
جریان کلکتور (Ic): 500 میلیآمپر
-
توان تلفاتی: 625 میلیوات
-
نوع پکیج: TO-92
-
جنس نیمههادی: سیلیکون
-
دمای کاری: -55 تا +150 درجه سانتیگراد
-
فرکانس گذر (fT): حدود 50 مگاهرتز
-
رنگ محصول: مشکی
190 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی ترانزیستور mpsa92/ksp92
ترانزیستور MPSA92/KSP92 یکی از ترانزیستورهای سیلیکونی نوع PNP است که به دلیل تحمل ولتاژ بالا و پایداری حرارتی فوقالعاده، در بسیاری از مدارهای صنعتی و الکترونیکی مورد استفاده قرار میگیرد. این ترانزیستورها معمولاً مکمل ترانزیستورهای نوع NPN نظیر MPSA42/KSP42 هستند و به همین دلیل در طراحیهای تقویتکننده متقارن، مدارهای درایور ولتاژ بالا و منابع تغذیه کاربرد زیادی دارند.
ساختار و عملکرد ترانزیستور mpsa92/ksp92
این ترانزیستور از نوع PNP است و دارای سه پایه اصلی بیس (Base)، کلکتور (Collector) و امیتر (Emitter) میباشد. عملکرد آن به گونهای است که با اعمال ولتاژ منفی به پایه بیس نسبت به امیتر، مسیر عبور جریان از کلکتور به امیتر برقرار میشود. این ویژگی باعث میشود MPSA92/KSP92 برای کنترل بارهای مثبت در مدارات ولتاژ بالا بسیار مناسب باشد. در طراحی داخلی این ترانزیستور از نیمههادی سیلیکونی با کیفیت بالا استفاده شده است تا پایداری حرارتی و الکتریکی آن افزایش یابد و بتواند در دمای زیاد نیز عملکرد مطمئنی داشته باشد.
ویژگیها و مزایای ترانزیستور MPSA92/KSP92
ترانزیستور MPSA92/KSP92 ویژگیهای مهمی دارد که آن را از سایر ترانزیستورهای PNP متمایز میکند:
- تحمل ولتاژ بالا تا 300 ولت
- توان تلفاتی مناسب برای بارهای متوسط
- پایداری عالی در دمای بالا
- مقاومت بالا در برابر نویز
- ابعاد کوچک و نصب آسان
- سازگاری کامل با مدارهای NPN مانند MPSA42
کاربردهای ترانزیستور mpsa92/ksp92
ترانزیستور MPSA92/KSP92 در کاربردهای مختلفی در صنایع و الکترونیک مورد استفاده قرار میگیرد، از جمله:
- مدارات تقویتکننده ولتاژ بالا
- مدارات سوئیچینگ با ولتاژ بالا
- درایور لامپ نئون و LED
- مدارات معکوسکننده ولتاژ
- درایور موتورهای کوچک و فنها
- مدارات تقویت صدا و توان
نکات مهم در استفاده از ترانزیستور MPSA92/KSP92
برای عملکرد بهتر ترانزیستور MPSA92/KSP92، رعایت نکات زیر ضروری است:
- استفاده از مقاومت بیس مناسب جهت کنترل جریان ورودی
- عدم عبور جریان بیش از حد از کلکتور (حداکثر 500 میلیآمپر)
- توجه به پلاریته صحیح پایهها هنگام نصب روی برد
- خنکسازی کافی در صورت استفاده در توان بالا
- استفاده از PCB با طراحی مناسب برای جلوگیری از نشت ولتاژی
مقایسه ترانزیستور MPSA92 با مدلهای مشابه
در مقایسه با مدلهای مشابه مانند MPSA42 (نوع NPN)، ترانزیستور MPSA92 به عنوان نوع مکمل آن عمل میکند. این دو ترانزیستور معمولاً به صورت جفت در مدارات تقویتکننده متقارن یا پوشپول (Push-Pull) مورد استفاده قرار میگیرند. تفاوت اصلی در جهت جریان و ولتاژ کاری آنها است که بسته به طراحی مدار انتخاب میشود.
جمعبندی و نتیجهگیری
در مجموع، ترانزیستور MPSA92/KSP92 یکی از بهترین ترانزیستورهای PNP ولتاژ بالا برای کاربردهای عمومی و صنعتی است. این قطعه با پایداری بالا، ابعاد کوچک، ولتاژ مجاز زیاد و قیمت مناسب، گزینهای ایدهآل برای مهندسان و تعمیرکاران محسوب میشود. در مدارات منبع تغذیه، تقویتکننده صوتی و سوئیچینگ میتوان از این ترانزیستور استفاده کرد تا بازدهی مدار افزایش یابد و عملکردی پایدار حاصل شود. برای مشاهده دیتاشیت رسمی و اطلاعات کامل، میتوانید به سایت onsemi.com مراجعه نمایید.
