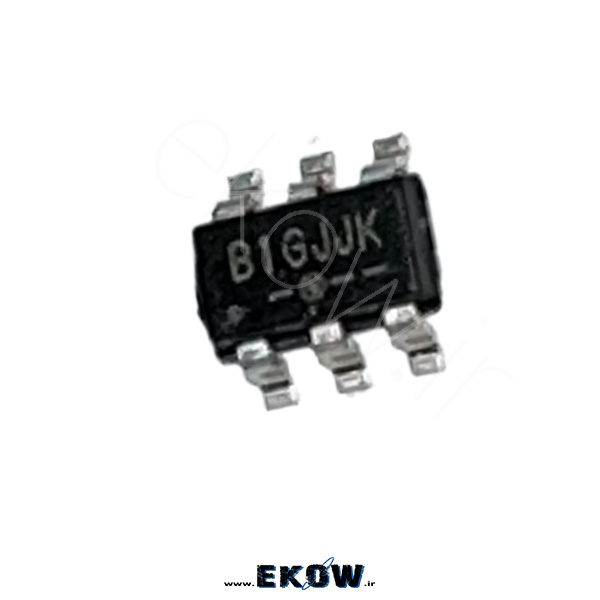

آی سی FR9801
1.413.600 ﷼
*** مناسب برای آیفون های صوتی و تصویری ***
آی سی FR9801 یک کنترلر ولتاژ و جریان پیشرفته است که برای مدیریت منابع تغذیه سوئیچینگ و مدارهای کنترل قدرت کاربرد دارد. این آیسی با دقت بالا، محافظت کامل و پاسخ سریع، گزینهای مناسب برای طراحی منابع تغذیه صنعتی، مدارهای SMPS و پروژههای کنترل توان حرفهای است.
مشخصات فنی:
-
نوع آیسی: PWM Controller / Power Management IC
-
ولتاژ کاری: 10 تا 40 ولت DC
-
جریان مصرف: پایین
-
تکنولوژی ساخت: CMOS
-
تعداد پایهها: 8
-
قابلیتها: کنترل ولتاژ و جریان، محافظت در برابر اضافه جریان، پایدارسازی منابع تغذیه
-
کاربردها: منابع تغذیه سوئیچینگ، مدارهای SMPS، سیستمهای کنترل توان صنعتی
15 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی آی سی FR9801
آی سی FR9801 یک کنترلر پیشرفته PWM برای مدیریت منابع تغذیه و مدارهای سوئیچینگ است. این آیسی با طراحی CMOS، مصرف انرژی پایین و پاسخ سریع، امکان کنترل دقیق ولتاژ و جریان را در مدارهای صنعتی و پروژههای حرفهای فراهم میکند. FR9801 در منابع تغذیه سوئیچینگ، مدارهای SMPS و سیستمهای کنترل توان کاربرد گستردهای دارد و به دلیل پایداری بالا، محافظت کامل و قابلیت تنظیم دقیق، به یکی از محبوبترین آیسیهای کنترلر تبدیل شده است.
ساختار داخلی و عملکرد FR9801
ساختار داخلی FR9801 شامل بخشهای کنترل PWM، مقایسه ولتاژ و جریان، و مدار محافظتی است. این آیسی قادر است ولتاژ خروجی منابع تغذیه را با دقت تنظیم کند و جریان عبوری را پایش نماید. همچنین دارای قابلیت محافظت در برابر اضافه جریان و اتصال کوتاه است که امنیت مدار را افزایش میدهد.
کنترلر FR9801 میتواند با استفاده از سیگنال ورودی و بازخورد از مدار خروجی، ولتاژ و جریان را تنظیم کند و با ایجاد سیگنال PWM مناسب، عملکرد پایدار منابع تغذیه را تضمین نماید. این آیسی با تکنولوژی CMOS، مصرف انرژی پایین دارد و امکان استفاده در مدارهای صنعتی و پروژههای باتریخور را فراهم میکند.
ویژگیهای کلیدی FR9801
– کنترل دقیق ولتاژ و جریان در منابع تغذیه سوئیچینگ – محافظت کامل در برابر اضافه جریان و اتصال کوتاه – پاسخ سریع و عملکرد پایدار – مصرف انرژی پایین با تکنولوژی CMOS – مناسب برای مدارهای صنعتی و پروژههای حرفهای – تعداد پایهها: 8 – طراحی استاندارد و نصب آسان در مدارهای SMPS
کاربردهای آی سی FR9801
آی سی FR9801 در مدارهای مختلف صنعتی و حرفهای کاربرد دارد: – **منابع تغذیه سوئیچینگ (SMPS):** کنترل ولتاژ و جریان خروجی با دقت بالا – **مدارهای کنترل توان:** تنظیم و پایدارسازی توان مصرفی در مدارها – **سیستمهای محافظت صنعتی:** محافظت در برابر اضافه جریان، اتصال کوتاه و نوسانات ولتاژ – **پروژههای تحقیقاتی و آموزشی:** آموزش مفاهیم کنترل توان و منابع تغذیه – **کاربردهای حرفهای در الکترونیک صنعتی:** طراحی منابع تغذیه با عملکرد پایدار و ایمن
نحوه اتصال FR9801 در مدار
برای استفاده از FR9801، پایههای ورودی سیگنال و بازخورد به مدار خروجی متصل میشوند تا ولتاژ و جریان به صورت دقیق کنترل شود. پایههای تغذیه مثبت و منفی آیسی باید به منبع مناسب وصل شوند. پایههای کنترل و PWM نیز سیگنال لازم برای مدیریت منابع تغذیه را ارائه میدهند. اتصال صحیح پایهها و رعایت محدودیت ولتاژ، برای عملکرد پایدار و ایمن آیسی ضروری است.
مزایا و دلایل محبوبیت
– کنترل دقیق و پایدار منابع تغذیه – محافظت کامل در برابر اضافه جریان و اتصال کوتاه – مصرف انرژی پایین و مناسب برای مدارهای صنعتی – پاسخ سریع و قابلیت تنظیم دقیق ولتاژ و جریان – نصب آسان و سازگار با مدارهای SMPS
نکات طراحی و ایمنی
برای طراحی مدار با FR9801، باید به محدوده ولتاژ کاری و دمای محیط توجه داشت. رعایت اتصال صحیح پایهها و استفاده از خازنها و مقاومتهای فیلتر برای افزایش پایداری و جلوگیری از نویز توصیه میشود. همچنین در مدارهای صنعتی، استفاده از فیوز و محافظ اضافه جریان، ایمنی سیستم را تضمین میکند.
جمعبندی نهایی
آی سی FR9801 یک کنترلر PWM پیشرفته برای مدیریت منابع تغذیه و مدارهای سوئیچینگ است که با دقت بالا، مصرف انرژی پایین و محافظت کامل، گزینهای ایدهآل برای طراحی منابع تغذیه صنعتی، مدارهای SMPS و سیستمهای کنترل توان حرفهای محسوب میشود. این آیسی با طراحی استاندارد و عملکرد پایدار، نیازهای مهندسان و طراحان حرفهای را در پروژههای کنترل توان برآورده میکند.
برای مشاهده دیتاشیت و اطلاعات بیشتر میتوانید به صفحه رسمی Fairchild Semiconductor مراجعه کنید.
