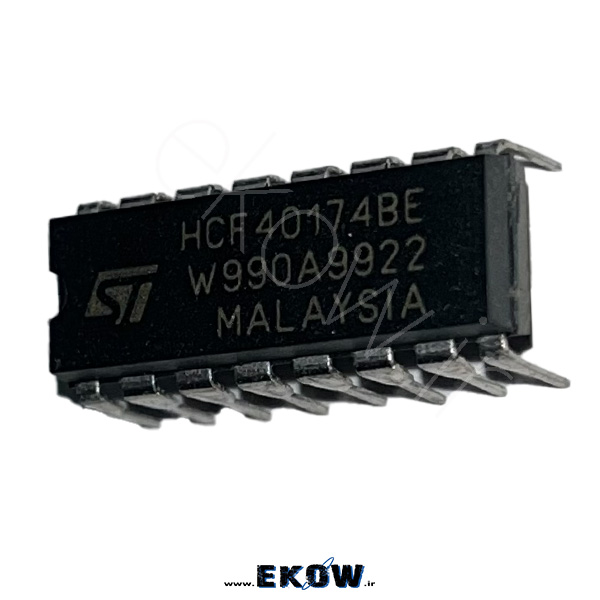

آی سی CD40174

معرفی آی سی CD40174

آی سی CD40174 یک رجیستر دیجیتال شش‌بیتی مبتنی بر فلیپ‌فلاپ نوع D است که در دسته آی سی‌های CMOS قرار می‌گیرد. این آی سی برای ذخیره‌سازی موقت داده‌های دیجیتال و انتقال هم‌زمان آن‌ها در یک لبه کلاک طراحی شده است. استفاده از CD40174 در مدارهای دیجیتال باعث افزایش پایداری سیگنال‌ها و جلوگیری از نوسانات ناخواسته در خروجی می‌شود.

ساختار داخلی و نحوه عملکرد CD40174

ساختار داخلی آی سی CD40174 شامل شش فلیپ‌فلاپ D مستقل است که همگی از یک سیگنال کلاک مشترک استفاده می‌کنند. داده‌های ورودی در لبه مثبت کلاک نمونه‌برداری شده و در خروجی‌ها ذخیره می‌شوند. وجود پایه ریست مشترک این امکان را فراهم می‌کند که تمام خروجی‌ها به‌صورت هم‌زمان صفر شوند، که این قابلیت در راه‌اندازی اولیه مدار اهمیت زیادی دارد.

مزایای استفاده از آی سی CD40174

یکی از مهم‌ترین مزایای آی سی CD40174 مصرف توان پایین به دلیل استفاده از تکنولوژی CMOS است. این ویژگی باعث می‌شود آی سی برای مدارهای کم‌مصرف و باتری‌خور بسیار مناسب باشد. همچنین ولتاژ کاری گسترده این آی سی امکان استفاده در پروژه‌های متنوع را فراهم می‌کند. CD40174 به دلیل پایداری بالا، در محیط‌های صنعتی و آموزشی عملکرد قابل اعتمادی دارد.

نقش CD40174 در هم‌زمان‌سازی داده‌ها

در بسیاری از مدارهای دیجیتال، هم‌زمان‌سازی داده‌ها اهمیت بالایی دارد. آی سی CD40174 با ذخیره‌سازی داده‌ها در لبه مشخصی از کلاک، از بروز خطاهای ناشی از تغییرات ناگهانی سیگنال جلوگیری می‌کند. این ویژگی باعث می‌شود خروجی‌ها هم‌زمان تغییر کرده و هماهنگی بین بخش‌های مختلف مدار حفظ شود.

پکیج DIP و تأثیر آن در طراحی مدار

پکیج DIP آی سی CD40174 باعث سهولت در نصب، تعویض و عیب‌یابی می‌شود. این نوع پکیج برای بردهای آموزشی و مدارهای آزمایشی بسیار مناسب است. همچنین در پروژه‌های تعمیراتی، استفاده از پکیج DIP سرعت کار را افزایش می‌دهد و نیاز به تجهیزات خاص برای مونتاژ را کاهش می‌دهد.

کاربردهای رایج آی سی CD40174

آی سی CD40174 در مدارهای شمارنده، سیستم‌های کنترلی، واحدهای ذخیره‌سازی داده، مدارهای دیجیتال آموزشی و پروژه‌های منطقی استفاده می‌شود. این آی سی در جاهایی که نیاز به ثبت وضعیت چند خط داده به‌صورت هم‌زمان وجود دارد، کاربرد گسترده‌ای دارد. همچنین در طراحی مدارهای واسط دیجیتال، CD40174 نقش مهمی ایفا می‌کند.

نکات مهم در استفاده از CD40174

در استفاده از آی سی CD40174 باید به کیفیت سیگنال کلاک و سطح ولتاژ ورودی‌ها توجه شود. استفاده از خازن‌های بای‌پس مناسب در نزدیکی پایه تغذیه، به کاهش نویز و افزایش پایداری عملکرد آی سی کمک می‌کند. همچنین رعایت تطابق ولتاژ منطق ورودی و خروجی با سایر بخش‌های مدار، از بروز خطا جلوگیری خواهد کرد.

چرا آی سی CD40174 انتخاب مناسبی است؟

ترکیب ساختار ساده، مصرف توان پایین، پایداری عملکرد و ولتاژ کاری گسترده باعث شده آی سی CD40174 یکی از گزینه‌های محبوب در طراحی مدارهای دیجیتال باشد. این آی سی برای پروژه‌های آموزشی، صنعتی و کنترلی، راهکاری مطمئن و اقتصادی جهت ذخیره و مدیریت داده‌های دیجیتال محسوب می‌شود.
