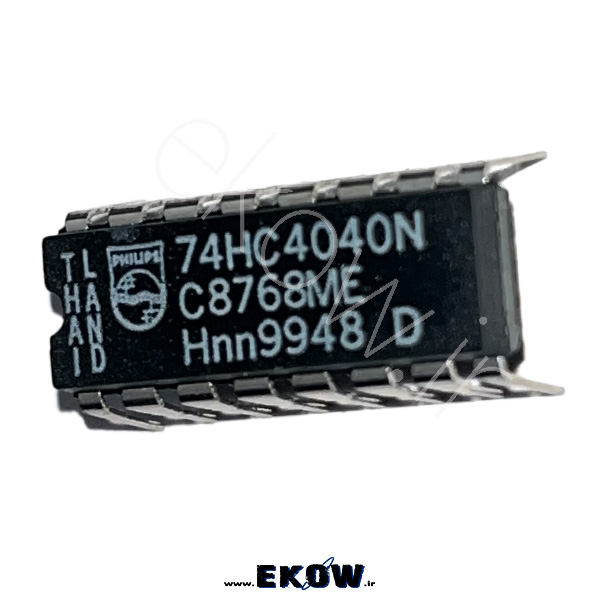

آی سی 744040 (74HC4040N)

معرفی تخصصی آی سی 744040 (74HC4040N))

آی سی 744040 (74HC4040N) یکی از پرکاربردترین شمارنده‌های باینری در دنیای مدارهای دیجیتال است که در خانواده HC قرار می‌گیرد. این آی سی به‌صورت یک شمارنده 12 بیتی ناهمزمان طراحی شده و قادر است سیگنال کلاک ورودی را به خروجی‌هایی با فرکانس‌های تقسیم‌شده تبدیل کند. ماهیت Ripple Counter در 74HC4040N باعث می‌شود هر فلیپ‌فلاپ خروجی، کلاک فلیپ‌فلاپ بعدی را تغذیه کند.

ساختار داخلی و نحوه عملکرد آی سی 744040 (74HC4040N)

در ساختار داخلی آی سی 74HC4040N، دوازده فلیپ‌فلاپ از نوع Toggle به‌صورت زنجیره‌ای به هم متصل شده‌اند. با هر لبه بالارونده کلاک، کم‌ارزش‌ترین بیت (Q0) تغییر وضعیت داده و این تغییر به‌صورت ریپل به بیت‌های بالاتر منتقل می‌شود. به همین دلیل، این آی سی در دسته شمارنده‌های ناهمزمان قرار می‌گیرد.

خروجی‌های آی سی 744040 به ترتیب توان‌های دو را نمایش می‌دهند؛ به‌عنوان مثال، خروجی Q1 فرکانس ورودی را بر 2، Q2 بر 4، Q3 بر 8 و به همین ترتیب تا Q12 بر 4096 تقسیم می‌کند. این ویژگی باعث شده 74HC4040N به‌عنوان یک تقسیم‌کننده فرکانس بسیار کاربردی شناخته شود.

ورودی ریست و کنترل شمارش

آی سی 74HC4040N دارای یک ورودی Clear فعال با سطح High است. با اعمال سطح منطقی 1 به این پایه، تمامی خروجی‌ها صفر می‌شوند و شمارنده به حالت اولیه بازمی‌گردد. این قابلیت در طراحی تایمرها و سیستم‌هایی که نیاز به هم‌زمان‌سازی دارند، اهمیت بالایی دارد. حذف ورودی‌های کنترلی اضافی باعث سادگی استفاده از آی سی 744040 در مدارهای مختلف شده است.

کاربردهای رایج آی سی 744040

به دلیل ساختار ساده و قابلیت تقسیم فرکانس،آی سی 744040 (74HC4040N) در طیف گسترده‌ای از مدارهای دیجیتال مورد استفاده قرار می‌گیرد:

• تقسیم‌کننده فرکانس در مدارهای کلاک
• تایمرهای دیجیتال
• شمارنده رویداد
• مدارهای تولید پالس
• سیستم‌های کنترلی و صنعتی
• پروژه‌های آموزشی و آزمایشگاهی

مزایای فنی آی سی 744040 (74HC4040N)

یکی از مهم‌ترین مزایای آی سی 744040 (74HC4040N) ، مصرف توان بسیار پایین آن در مقایسه با شمارنده‌های TTL قدیمی است. فناوری CMOS باعث می‌شود این آی سی حتی در ولتاژهای پایین نیز عملکرد پایداری داشته باشد. همچنین سازگاری سطح منطقی خروجی‌ها با سایر آی سی‌های خانواده HC، طراحی مدارهای ترکیبی را ساده‌تر می‌کند.

• مصرف توان کم
• دامنه ولتاژ تغذیه وسیع
• خروجی‌های تقسیم فرکانس دقیق
• ساختار ساده و قابل اطمینان
• مناسب برای طراحی‌های دیجیتال مدرن

ملاحظات طراحی با آی سی 744040 (74HC4040N)

در استفاده از آی سی 74HC4040N باید توجه داشت که به دلیل ناهمزمان بودن شمارش، در فرکانس‌های بسیار بالا ممکن است تاخیر ریپل باعث بروز Glitch در خروجی‌ها شود. بنابراین در کاربردهایی که نیاز به تغییر هم‌زمان خروجی‌ها وجود دارد، باید این موضوع در طراحی لحاظ شود. استفاده از خازن بای‌پس در نزدیکی پایه تغذیه نیز برای کاهش نویز توصیه می‌شود.

جمع‌بندی نهایی

آی سی 744040 (74HC4040N) یک شمارنده باینری 12 بیتی ساده، کم‌مصرف و بسیار کاربردی است که نقش مهمی در مدارهای تقسیم فرکانس و شمارش دیجیتال ایفا می‌کند. این آی سی به دلیل پایداری، سهولت استفاده و تطابق با استانداردهای CMOS، همچنان یکی از انتخاب‌های اصلی در طراحی و آموزش الکترونیک دیجیتال محسوب می‌شود.
