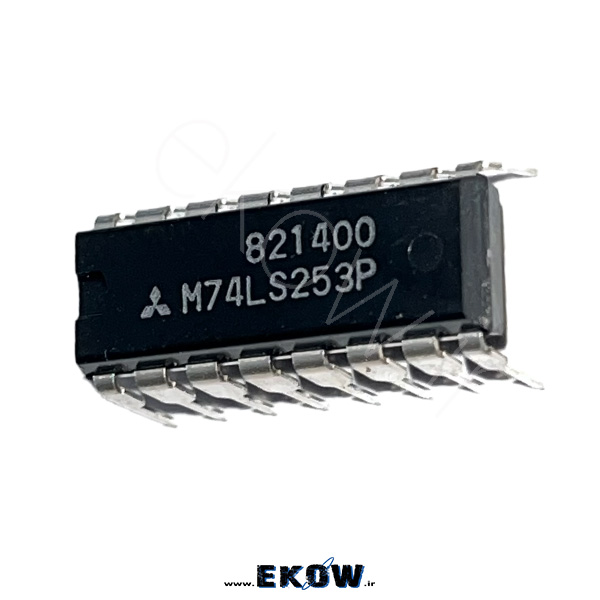

آی سی 74253 (M74LS253P)
776.556 ﷼
آی سی 74253 یک مالتیپلکسر دوگانه چهار به یک از خانواده TTL است که برای انتخاب و هدایت سیگنالهای دیجیتال در مدارهای منطقی مورد استفاده قرار میگیرد. این آیسی امکان انتخاب یکی از چهار ورودی را برای هر کانال فراهم میکند و با استفاده از خطوط کنترلی، مسیر عبور داده را بهصورت دقیق مدیریت مینماید.
آی سی 74253 در مدارهای دیجیتال، سیستمهای کنترلی، تجهیزات آموزشی و پروژههای منطقی کاربرد گستردهای دارد. ساختار ساده، پاسخ سریع و سازگاری با سطوح منطقی TTL باعث شده است این قطعه در طراحیهای کلاسیک و صنعتی همچنان محبوب باشد. استفاده از این آیسی موجب کاهش پیچیدگی مدار و افزایش نظم در مسیردهی سیگنالها میشود.
مشخصات فنی :
-
نوع قطعه: آیسی منطقی TTL
-
مدل: 74253
-
عملکرد: Dual 4-to-1 Multiplexer
-
تعداد کانال: دو کانال مستقل
-
ولتاژ کاری: 5 ولت
-
نوع منطق: TTL
-
نوع پکیج: DIP
-
تعداد پایه: 16 پایه
-
سرعت سوئیچینگ: بالا
-
کاربرد: انتخاب و هدایت سیگنال دیجیتال
-
رنگ بدنه: مشکی
20 عدد در انبار
زمان بسته بندی و ارسال بین 1 الی 3 روز می باشد
توضیحات
معرفی آی سی 74253
آی سی 74253 یکی از قطعات پرکاربرد در مدارهای دیجیتال است که بهعنوان مالتیپلکسر دوگانه چهار به یک عمل میکند. این آیسی امکان انتخاب یک سیگنال از میان چهار ورودی را برای هر کانال فراهم میسازد و به طراح اجازه میدهد مسیر داده را بهصورت کنترلی مدیریت کند.
عملکرد مالتیپلکسر در مدارهای منطقی
مالتیپلکسرها نقش مهمی در کاهش تعداد مسیرهای سیگنال دارند. در 74253، با استفاده از خطوط انتخاب مشترک، ورودی مورد نظر به خروجی هدایت میشود. این ساختار باعث سادهتر شدن طراحی مدار و افزایش انعطافپذیری در سیستمهای دیجیتال میشود.
ساختار داخلی و نحوه کار
این آیسی شامل دو مالتیپلکسر مستقل است که هرکدام دارای چهار ورودی داده و یک خروجی میباشند. خطوط انتخاب بهصورت مشترک عمل میکنند و پایههای فعالسازی مجزا امکان کنترل هر کانال را فراهم میسازد. این ویژگی باعث میشود مدارهای پیچیدهتر با حداقل قطعات پیادهسازی شوند.
کاربرد آی سی 74253 در طراحی دیجیتال
از این آیسی در مدارهای انتخاب داده، سیستمهای پردازش دیجیتال، تجهیزات کنترلی و بردهای آموزشی استفاده میشود. در بسیاری از پروژهها، 74253 بهعنوان رابط بین چند منبع داده و یک مسیر خروجی عمل میکند و نظم منطقی مدار را حفظ مینماید.
مزایای استفاده در پروژههای آموزشی
به دلیل ساختار قابل فهم و عملکرد مشخص، این آیسی گزینهای مناسب برای آموزش مفاهیم مالتیپلکسینگ و منطق دیجیتال است. دانشجویان و علاقهمندان میتوانند با استفاده از آن نحوه انتخاب سیگنال و کنترل داده را بهصورت عملی تجربه کنند.
پایداری و سرعت پاسخ
74253 دارای سرعت سوئیچینگ مناسب برای بسیاری از کاربردهای TTL است و در صورت تغذیه صحیح، عملکردی پایدار ارائه میدهد. این ویژگی باعث میشود سیگنالهای دیجیتال بدون تأخیر محسوس و اعوجاج منتقل شوند.
نکات مهم در طراحی مدار آی سی 74253
در استفاده از آی سی 74253 باید به سطح ولتاژ ورودیها و تطابق آن با منطق TTL توجه شود. همچنین اتصال صحیح پایههای فعالسازی و خطوط انتخاب نقش مهمی در عملکرد صحیح مدار دارد. استفاده از خازنهای بایپس برای کاهش نویز توصیه میشود.
مقایسه با گزینههای مشابه
در مقایسه با مالتیپلکسرهای CMOS، این آیسی مصرف توان بالاتری دارد اما در عوض سرعت پاسخ و سازگاری خوبی با مدارهای TTL ارائه میدهد. برای سیستمهای کلاسیک و صنعتی، همچنان انتخابی قابل اعتماد محسوب میشود.
جمعبندی نهایی
آی سی 74253 یک مالتیپلکسر دوگانه کاربردی است که در بسیاری از مدارهای دیجیتال نقش کلیدی ایفا میکند. ساختار ساده، عملکرد پایدار و کاربرد گسترده، آن را به گزینهای مناسب برای طراحی، آموزش و تعمیر مدارهای منطقی تبدیل کرده است.
